胶球清洗装置系统反冲洗收球网结构说明？

     胶球清洗装置系统反冲洗收球网结构说明？目前的胶球清洗装置系统中，会使用多个设备，其中包括一个关键设备是收球网设备，目前的收球网设备内具有可转动的栅板，在使用时，栅板关闭，收球网设备进行收球；胶球不进行清洗时，栅板打开，减少水阻。在栅板关闭时，由于关闭栅板的手柄不具有锁紧功能，因此，在收球过程中，栅板容易出现转动，从而出现收球效果差的问题。

     我司连云港市宏琦电力辅机有限公司一种旋摆自锁反冲洗收球网，以解决上述在收球过程中，栅板容易出现转动，从而出现收球效果差的问题。为解决上述问题，新型提供一种旋摆自锁反冲洗收球网，包括：安装在主体侧壁上的栅板转动装置、栅板锁紧装置和安装在主体内的栅板，栅板转动装置包括：通过螺栓固定在主体侧壁上的定位板，轴穿过定位板的中心通孔，手柄通过螺丝固定在轴上，手柄带动连接的轴从主体内拉出，并带动轴旋转到手柄与定位板上的两个定位孔相对应的位置处，轴旋转带动连接的栅板闭合或开启，手柄带动轴推入到主体内的同时，插入到定位板上的两个定位孔中的任意一个；

     栅板锁紧装置包括：通过手柄带动主体内轴的转动，旋转到与定位板上的定位孔相对应的位置处卡持，使轴上的定位板卡持闭合的栅板并锁紧。优选的，所述定位板上的定位孔的数量为两个以上。此外，新型还提供一种胶球清洗装置系统，包括上述任一项所述的旋摆自锁反冲洗收球网。

     由于手柄可固定在定位板上，并通过轴固定栅板的开启或闭合状态，从而避免栅板的位置发生变化，从而避免影响水流通过或达到良好收球的效果。在定位板上可具有两个以上的定位孔，以保证栅板达到佳的开启或关闭效果。

附图说明

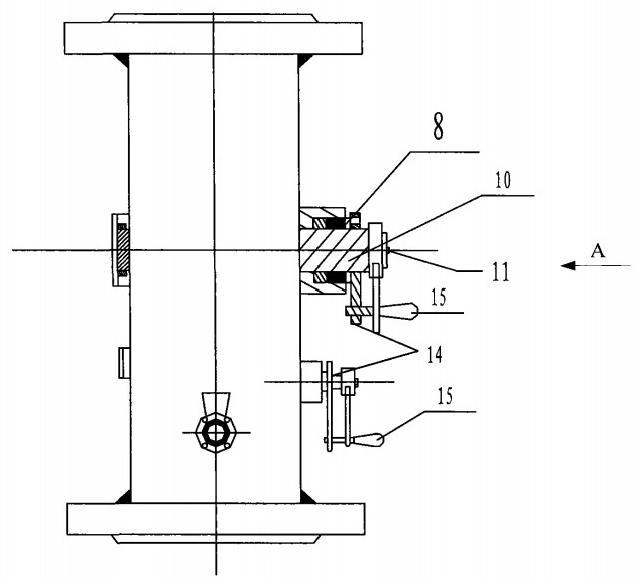

图1是实施例的主视图；

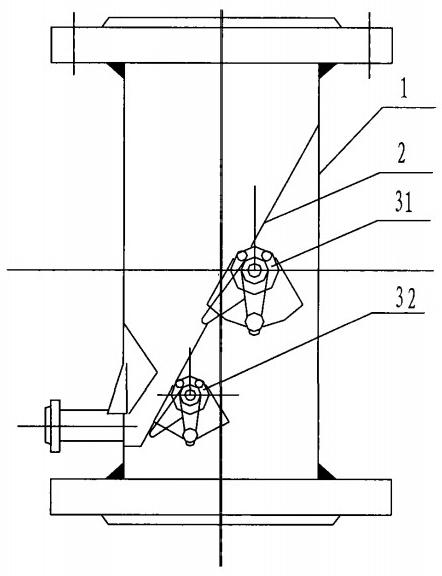

图2是实施例的左视图；

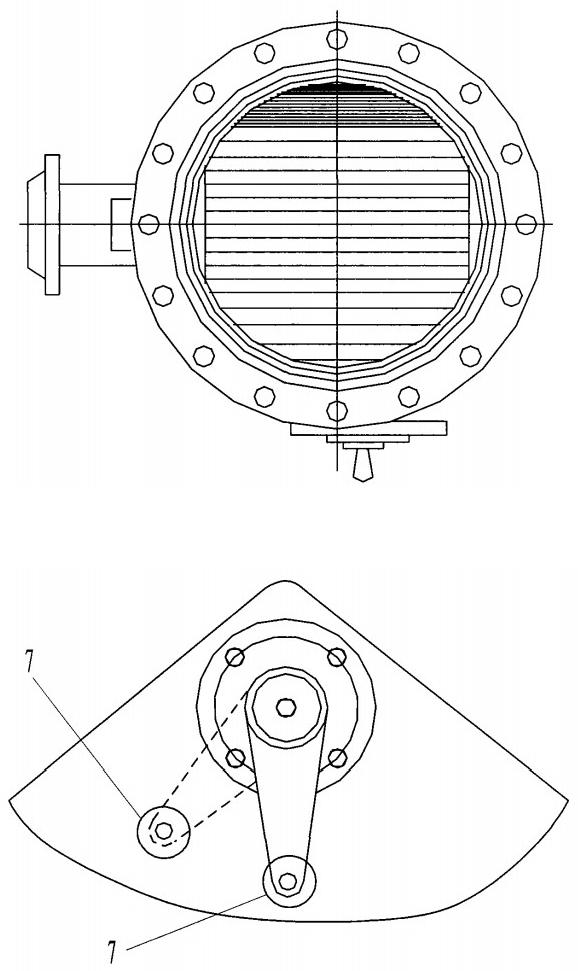

图3是实施例的俯视图；

图4是图2中的A向局部示意图。

具体实施方式

     为清楚说明新型中的技术方案，下面给出优选的实施例并结合附图详细说明。

     胶球清洗装置参见图1,图1是实施例的主视图，包括：安装在主体1侧壁上的栅板转动装置31和栅板锁紧装置32和安装在主体1内的栅板2。栅板2的示意图可参见该设备的俯视图图3,图2为实施例中设备的左视图，栅板转动装置31包括：通过螺栓8固定在主体1侧壁上的定位板14,定位板14的通孔中安装有轴10,手柄15通过螺丝11固定在轴10上，当手柄15转动时，带动轴10旋转，轴10带动主体1内的栅板闭合或开启，如图3所示。

     栅板转动装置31的定位板14上具有两个定位孔7,手柄15插入到一个定位孔时，栅板2处于开启状态，此时可防止对水流产生阻力；当手柄15带动轴10从主体1内拔出，手柄15带动轴10转动时，转动到二个定位孔7的位置上时，将轴10推入到主体1内，手柄15可插入到二个定位孔7内，此时主体1内的栅板2处于闭合状态，从而实现设备的收球功能。

     栅板锁紧装置32的手柄15可固定在定位板14上，如图4所示，手柄15转动过程中，通过连接的轴的旋转带动轴内的定位板将处于关闭状态的栅板2锁紧固定，从而避免栅板2的位置发生变化，从而达到较好的收球效果。在定位板14上可具有两个以上的定位孔，以保证栅板2达到佳的开启或关闭效果。收球网设备可应用在胶球清洗装置中，起到良好的收球效果。

     对于新型各个实施例中所阐述的收球网设备，凡在新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在新型的保护范围之内。
