胶球清洗装置参数系列介绍及技术要求分析？
胶球清洗装置参数系列介绍及技术要求分析？胶球清洗装置（包括收球网、胶球泵、装球室、分汇器等）和循环水二次滤网装置（二次滤网）采用特种防腐材料或其他防腐措施制造的海水设备，其材质、工艺、试验及检验等符合有关标准和技术文件规定。
胶球清洗装置系统由胶球清洗装置、胶球管路、阀门、部分循环水管路及
凝汽器所组成。
正常投球量指投人运行的胶球数量是凝汽器单侧单流程冷却管根数的7%~13%。胶球循环一次时间短的取下限或接近下限,反之亦反。多数情况下，胶球循环一次的时间在20s~ 40s之间。
收球率满足系统布置、设备安装及运行条件[见附录A(补充件)]，在正常投球量下，胶球清洗系统正常运行30min,收球15min,收回的胶球数与投人运行的胶球数的百分比。
循环水二次过滤系统由二次滤网、排污阀及排污管路组成。

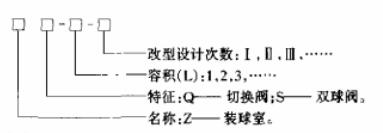

装球室型号：

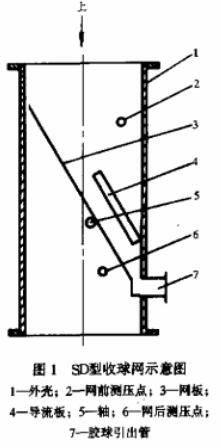

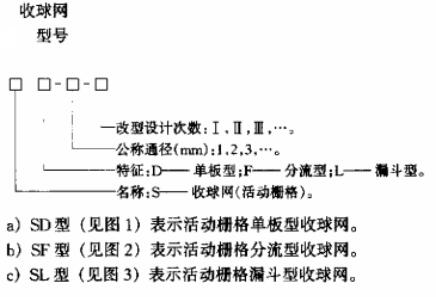

收球网:
a)两端设计有法兰，网板前、后设有压力测点。
b)网板的栅格縫歇应符合设计要求，其误差不超过t0.4mm。
c)网板板面平整、光滑，平面度在500mmX500mm范围内不大于3mmn。
d)网板具有足够的强度和刚度。
e)活动网板与轴联接牢固。
f)活动网板与固定网板间的间隙均匀，并应符合设计要求，其小值不得小于2mm。
g)网板反洗角应符合设计要求。
h)导流板与简壁贴合严密，个别不严处其縫隙不超过1.5mm。

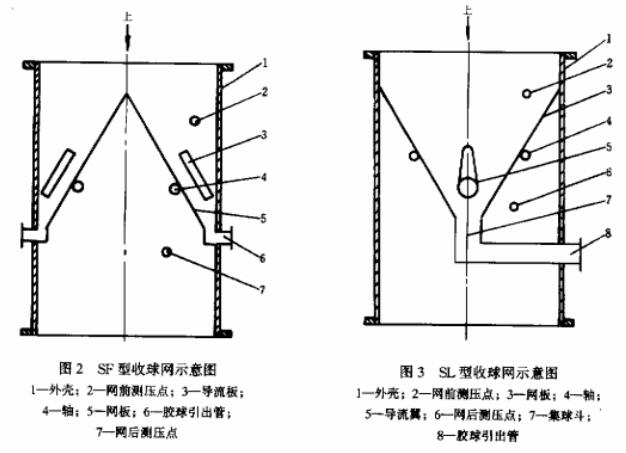

i)网板在收球位置时:围带周边与简壁贴合严密，个别不严处其缝隙不超过3mm。SF型的网板进口端相互间贴合严密，个别不严处其缝隙不超过2mm。SF型和SD型的集球斗周边与简壁贴合严密，个别不严处其缝隙应小于1.5mm。SL型的网板出口端与集球斗进口间的间隙均匀，并符合设计要求，大误差不超过设计值的土1mm。胶球通道光滑。

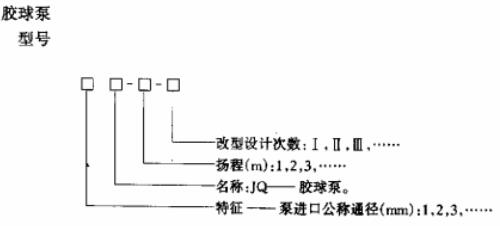

胶球泵:
a)设计为单级、悬臂、端部吸人式无障碍离心泵。
b)通流部分表面光滑。
c)叶轮轮缘与泵壳间的间隙均匀，且符合设计要求。d)手盘转子时，转动平稳、灵活。
装球室:
a)设计有观察孔、手孔、放气和放水门，其容积大于正常投球量所占容积的3倍。
b)观察孔、手孔严密不漏。
c)胶球通道光滑。
d)切换阀开、关位置准确。

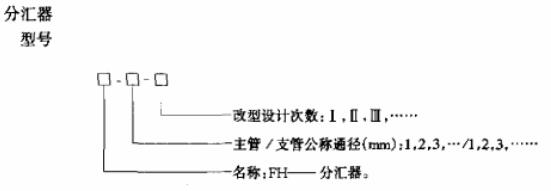

分汇器:
a)设计有观察孔。
b)内璧光滑。
c)挡板应能堵严每个支管的管口。

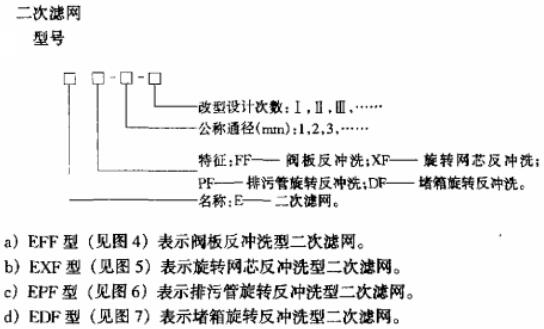

二次滤网:
a)两端设计有法兰，网芯进、出水侧设有压力测点。
b)网芯壁面及网孔光滑无毛刺。
c)网孔排列均匀，个别孔距超差而不能布置正常孔时，可用小孔代替，但小孔数量不得超过总孔数的0.2%。

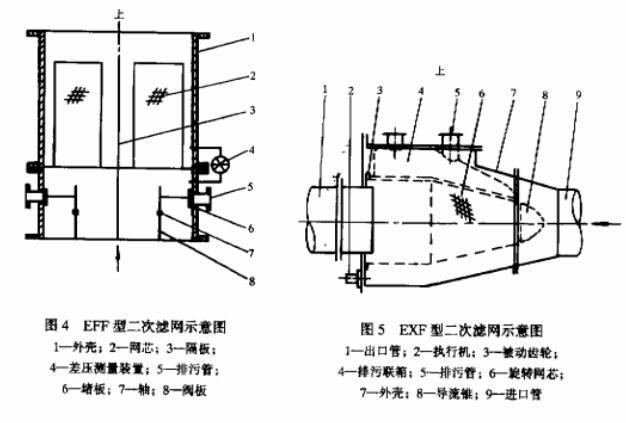

d)EFF型:阀板关闭时，应能堵严对应网芯的循环水进口，阀板全开时，堵板应能堵严对应网芯的排污管管口，个别不严处其缝隙不大于2mm。
e) EXF型:网芯旋转灵活，网芯斜向跳动量不超过3mm,排污联箱与网芯间距离误差不超过设计值的t2mm。

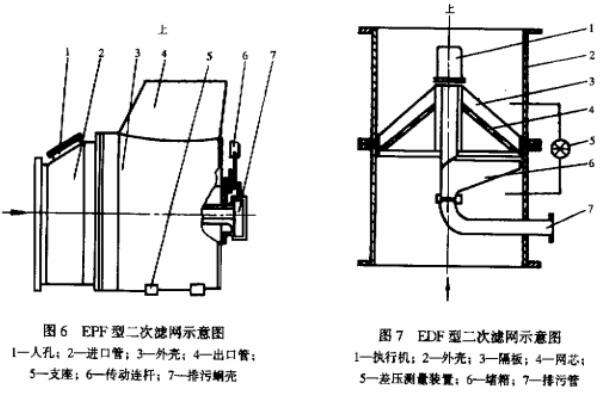

F) EPF型:排污管旋转灵活，排污管进口应能依次对准每个网芯的进口，且二者间贴合较严密,个别不严处其缝腺应小于1.5mm。
g) EDF型:堵箱旋转灵活，且能依次堵严网芯被分制的每个区域，个别不严处其缝隙不超过2mm。
使用性能
满足附录A (补充件)中的各项要求。
a)设计循环水量下，网板清洁时，水阻小于3.9kPa。
b)使用中不逃球、不积球。
a)轴承振动不超过0.04mm。
b)设计流量下，扬程偏差不超过设计值的土5%。
c)流量一般不超过循环水流量的1%。
a)设计循环水量下，网芯清洁时，直通式水阻小于4.9kPa，弯管式水阻小于6.9kPa。
b)按规程要求运行,超过95%的网芯壁面上的积污应能清除干净。
c)过滤效果应达到设计要求。
d)排污量为通过滤网总水量的5%+10%。
控制装置
a)运行可靠。
b)信号灯指示,报警信号正确。
c)程序控制或全自动控制时，能满足生产流程要求。
胶球清洗装置系统
a)收球率超过90%为合格，达到94%为良好，达到97%为优秀。
b)胶球清洗装置系统按规定要求运行，且收球率达到合格及以上时，能经常保持冷却管内清洁,臧轻管壁腐蚀，并能明显减缓冷却管中结硬垢的速度。
