胶球清洗，凝汽器胶球清洗装置系统安装作用及使用范围分析？为防止水中杂质对冷凝管改造成不良影响，一个非常可靠的方法就是在冷却水循环系统中安装胶球清洗装置系统。
1、清洗球；2、收球器；3、循环单元；4、注球管；5、冷凝器/热交换器；6、二次滤网。
清洗海绵胶球是整个清洗系统中重要的一部分。清洗球的正确选择十分重要，它决定了冷凝器胶球清洗系统能
否发挥大功效。
所选海绵胶球的直径必须大于冷凝管的内径。
如果海绵胶球尺寸不够大，将起不到任何清洗作用。如果没有安装任何监视设备，必须至少每周一次定期查看胶球数量及其损耗情况。
胶球清洗装置系统——收球器组件
收球器安装于冷却水出水管中，所含部件可实现的功能有:将胶球分离出冷却水、完成收球器自动反洗、确保胶球清洗装置系统无故障运行。
收球器

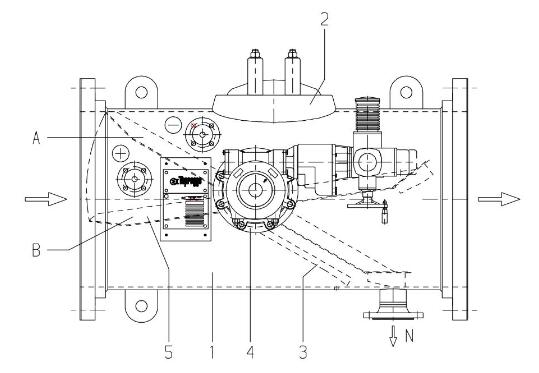

1收球器壳体；6收球网观察孔；7驱动机构；3导流板N出球管管口；4轴承+/-压差测量系统接口；5网板半椭圆形收球网；5将胶球引至出球管管口N。
收球网倾斜角度依据冷却水管中水量状况而定。收球网由垂直格栅构成，这种设计使收球网的表面强度达到大值。经由特殊设计的导流板3可产生涡流，可在避免杂质滞留网板外围的同时，将清洗球引至出球管。
观察孔2提供了进入收球器内部的入口。驱动机构7由推力齿轮构成，用于调节收球网网板位置。
位置A:运行位收球网板覆盖整个管道横截面，用于隔离胶球和冷却水。(胶球循环)。
位置B:反洗位冷却水从后部反洗收球网，同时将网板上的杂质冲洗干净。
网板驱动采用多回转驱动机构。如果驱动机构损坏或发生电路故障，用人工驱动机构的手轮也可将网板调至运行位及反洗位。
胶球清洗装置系统——压差测量系统

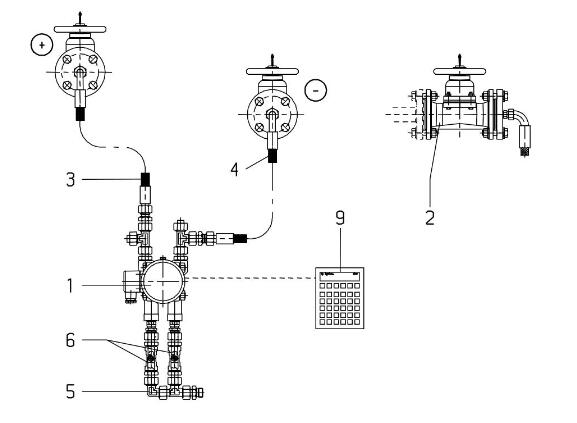

1压差测量表；2隔离阀；3接高压侧柔性管；4接低压侧柔性管；5冲洗管；6冲洗阀；9操作面板压差测量系统(Ap系统)通过持续测量收球网板的压差值(Ap)，来监测网板上的杂质量。压差测量表压差通过电子处理，转换成可发出的信号。压差显示面板9显示:
◆实际压差值◆设定限值初始设定:◆预设传送信号临界限值。
限值1运行中监测(检测功能)持续监测压差系统的运行情况。如果因出现电故障而使压差值跌至运行中监测限值以下，控制器将发出相关信号。
限值2:收球/网板反洗(使用功能)网板压差值随杂质增加而上升。如果压差值达到收球/网板反洗限值，系统将自行启动集球。集球完毕后，网板转至反洗终位。如果反洗后压差低于收球/网板反洗限值，表示反洗成功，系统将继续进行清洗运行。
限值3:.压差过高(安全功能)如果集球时压差上升并达到了压差过高的限值时，控制系统将马上开始启动网板的反洗以避免收球网的损坏。期间，将丢失一部分胶球。同时发出警报信号。用户可以将备用警报从控制面板连接到控制室。
隔离阀2维护保养时，隔离阀将分离压差测量系统和冷却水。
冲洗阀6测量时将压差测量表与冲洗水分离。打开相应冲洗阀，可用外部水源将压差测量表以及柔性管内的杂质冲洗干净。

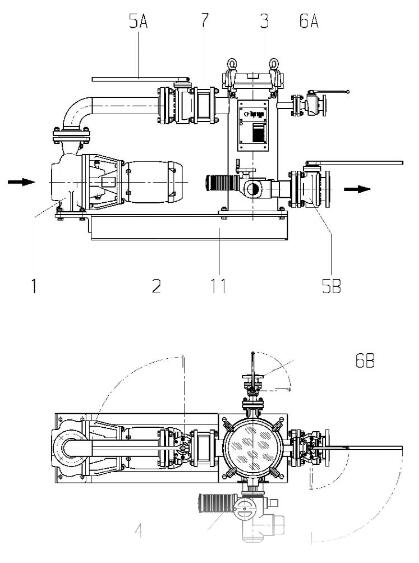

胶球清洗装置系统——循环单元
循环单元由相关部件和阀门组成，用于输送、收集和替换胶球。
