如何操作提高胶球清洗装置系统收球网与装球室的准确性？

     如何操作提高胶球清洗装置系统收球网与装球室的准确性？收球网与装球室是胶球清洗装置系统常见的组成配件之一，也是检验海绵胶球收球率效果的非常重要的设备，哪些操作可以提高收球网与装球室的准确性。

收球网

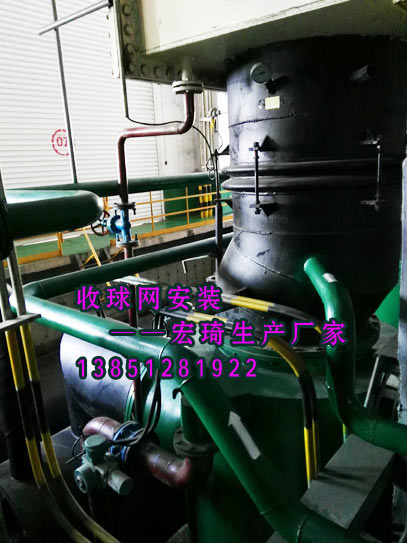

      收球网是胶球清洗装置系统的关键设备，它的功能是把胶球从冷却水中分离出来，且保证不漏球、不卡球。收球网安装在冷却水出口管段上，从凝汽器流出夹带胶球的水经过收球网时，球被回收并由引出管从收球网中引出。收球网的栅格网板可以转动，在胶球循环运动时网板置于“收球”位置，在不投运胶球清洗时网板置于“反冲洗”位置，此时网板上的杂物被水冲走，同时又减少网板的水阻。网板的运转定位由电动执行机构保证（小型收球网为手动操作）。

      收球网，胶球清洗装置的关键设备是收球网，其效果决定于收球率，而收球率又决定于收球网的完善度。过去，收球网有SL型与SF型等种类，实践证明这类收球网效率低，胶球损失大，主要表现在：收球率低而不稳、严密性差、卡球等；胶球泵出力不足时，收球率明显下降；收球网水力工况不稳时，收球率也明显下降。我公司针对现有收球网的上述缺点，根据循环水进出管的直径大小，设计了单板式SD型收球网（适用于公称直径DN900的母管中）和型双板式SQ型收球网（可用于公称直径DN800的母管中）两大系列。

      单板式收球网（SD型） SD型单板式收球网在保持了原有收球网相对稳定性的基础上，在内部网板及下部出球口处进行了针对性的改进设计，使得网板呈整体式结构，采用隔圈、螺杆压紧式结构，保证各栅条间的距离及整体的强度，不夹球、不变形；出球口加装了一套；压顶装置防止网板经长期运行产生变形与出球口贴合不牢。

      双板式收球网（SQ型）；SQ型收球网是一种新型收球网具有以下特点：

      改变收球网的结构型式，收球时，网片呈V型，杂草、杂物及胶球集中于网片底部，有效地克服了跑球、卡球现象。不收球时，网片呈A型状，可以对网片进行反冲洗。

      采用强制性回收胶球机构，把胶球及杂物直接送到胶球泵入口处。去除了关断阀、调节阀等活动部件，使其结构简单，操作方便且体积也比原来的收球网缩小了1/3。由于采取了强制回收，所以对胶球泵出力要求不高，且不受流速、流量大小的影响，胶球回收率可达95%以上。

      该型号的收球网由筒体、栅网板、电动推杆、螺旋输送机构等部件组成，收球时，栅网板呈V型，胶球杂物及水垢等沿栅网板表面下滑到收球网底部，并被螺旋机构强制送到胶球引出管，由胶球泵抽吸至装球室进行下一轮清洗。不收球时，利用电动推杆，曲柄机构使栅网板呈A型，此时既可以减小水阻，又可以利用水流对栅网板进行反洗，使遗留在栅网板上的杂物被水流冲去，保证收球效率。

装球室

      装球室是胶球清洗装置系统中用于加球、取球、存储球及观察球循环的装置。根据存储球容积的大小分为Ⅰ型和Ⅱ型，根据用户使用要求，有电动与手动两类。控制装球室运行状态的切换阀置于“收球”位置时，球被阻挡在装球室内，冷却水仍能通过，所有投入循环的胶球全部回收到装球室中。装球室；装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置。它由外壳、漏斗、切换阀等组成，并配有观测窗、放气、放水阀门等。
