    全自动反冲洗二次滤网，胶球清洗装置系统二次滤网外形尺寸、技术特点及主要参数？连云港市宏琦电力辅机有限公司二次滤网系列产品在业内率先采用排污头旋转的先进结构形式，独有精确的定位检测技术，筒体及网芯采用优质不锈钢材质，完全满足海水条件设计方案。

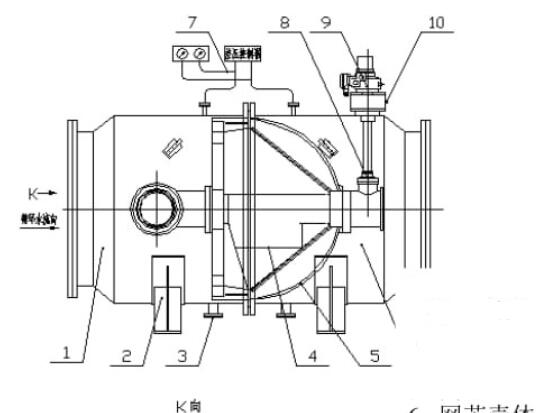

    1.进水壳体；2.马鞍座；3.放水管；4.排污斗；5.网芯；6.网芯壳体；7.测压管路；8.传动系统；9.排污斗电动装置；10.接近开关；11.检修人孔门；12.排污弯管。胶球清洗装置系统二次滤网技术特点：

    循环水二次滤网的骨架、网芯应具有足够的强度，能在0.2MPa的压差作用下

正常工作，二次滤网采用卧式安装。

    二次滤网在设计流量下，网芯洁净时，水阻不大于500mmH2O。二次滤网为全自动运行，随着杂质在滤网上的积累，网芯前后的压差不断增加，当网芯前后压差达到设定值(一般为900mmH2O)时，滤网自动开始反冲洗，每个反冲洗周期不长于1分钟，且一次清洗带走的水量应小于相应时间内额定流量的4%，同时还具有力矩保护，自动反转等功能，反冲洗转子在转动受阻时会自动反转同时报警，以保证整个循环水系统安全高效地全自动运行。

    二次滤网转子驱动机构型式为电动，二次滤网与循环水(洪水期间含沙量较大)接触的转动件有成熟、可靠的密封结构型式及监测措施。且反冲洗转子还应设手动控制，在电源故障时可手动操作。排污转子的驱动方式为电动，反冲洗电机采用进口优质产品。

    排污阀采用电动阀门(闸阀)，充分考虑用户在洪水期间河床草较多造成排污阀挂草堵塞的情况，在系统设备上采取措施(如加大通经),排污阀门及电动执行机构进口,阀门电动装置采用智能一-体化型，满足其工作环境的温度、湿度等要求，防护等级为IP67.

    二次滤网的网孔及网孔中心距应根据所提供的循环水水质进行设计。应在投标书中明确所选用的滤网的网格目数及网孔面积、净化能力、流通倍率等指标，并提供过滤后所能达到的水质指标。

    二次滤网的网芯等内部过流部件采用耐腐蚀性能较好的316L不锈钢材料,并为多个可单独拆卸或更换的结构。网眼无连孔、破孔等缺陷，并且排列整齐。

    滤网网芯分成多个单位，分别采用螺栓固定在支撑板上，以避免由于循环水长期冲刷造成焊点先腐蚀而导致强度降低，甚至破坏。网芯应能承受200kPa的差压，而不变形、不损坏。

    壳体上滤网前后各设一个DN600mm人孔门，网芯可单独拆卸，在局部发生破损的情况下只需通过人孔门即可逐片进行更换，便于维护检修。

    说明电动滤网的每个设备接口承受的力和力矩的限制。所有的设备包括其支座，都具有安全承受从用户连接管道接口传递来的力和力矩的能力，并且假定这些力和力矩同时发生作用。

    电动滤网系统中阀门开启与关闭应灵活、方便。同型号设备的零部件(包括备用品)都应是完全可以互换的。

    二次滤网设备的使用寿命为30年。

二次滤网控制系统主要参数：

    每台机组设两台二次滤网，每台二次滤网配置一套完整的控制系统，包括控制箱

和必需的就地仪表(其型式应经采购方确认)等。控制系统为PLC控制。

    控制系统能实现循环水二次滤网的“自动”、“手动”控制，即差压和时间自动控

制及就地和远方手动控制。正常运行为自动控制，达到无人值守的运行水平。在“手动”

方式下运行时，排污电动门和反冲洗转子均能单独进行操作:在“自动"方式下运行时，

当二次滤网网芯前后差压达到设定值或当远方发出“启动”和“停止”指令时，排污

电动门和反冲洗转子按设定的程序清洗滤网:另外设有时间控制，即在设定的时间间

隔内，无论差压是否达到某一定值，均可自动清洗一次。

    控制装置与机组DCS之间设有接口。接口要求为无源干接点，接点容量满足220VAC 3A和220VDC1A的要求。
