胶球清洗装置{中央空调冷凝器自动在线胶球清洗装置}系统原理及结构组成说明？

      胶球清洗装置{中央空调冷凝器自动在线胶球清洗装置}系统原理及结构组成说明？

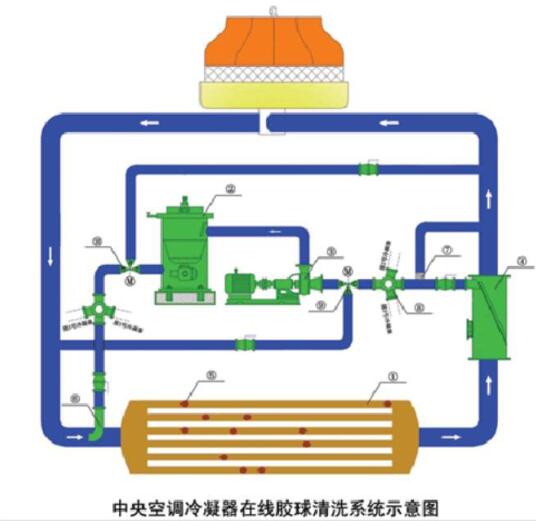

      胶球清洗装置{中央空调冷凝器自动在线胶球清洗装置}系统原理:其基本原理就是借助水流的作用，将湿态直径稍大于冷凝管内径的胶球

通过冷凝管对冷凝管进行不断的擦洗，来清楚冷凝管内壁的污垢，始终保持冷凝管的清洁。胶球注入浸泡好的装球器,三通阀对胶球系同时通过器上的排系统内对体。注水后，打开阀(2) b、球器上切统处于注启动胶球装球器内胶球泵的过程:将胶球装入打开电动(1)a、b.统引水，打开装球气阀排出于的气排气结束电动三通c。打开装换阀，系球状态。泵，这时的胶球在动力的驱动下由喷球器喷射只冷凝管的入口，在冷却水流的带动下进入冷凝管进行擦洗冷凝管，之后胶球随水流进入收球网。

      胶球回收过程:由收球网将胶球由冷 却水中拦截。这时，关闭装球器上的切换阀，打开电动三通阀(1)a、c，打开电动三通阀(2)a、c，胶球清洗装置系统处于收球状态，在胶球泵的动力下胶球被回收至装球器中，等待下一次的循环清洗。

胶球清洗装置{中央空调冷凝器自动在线胶球清洗装置}系统组成:

      装球器（装球室）:装球器是用于装球、取球、观察胶球运行状况的装置。此装置设置有足够的容积，保证海绵胶球有回旋的余地。

收球器（收球网）:收球器是关键设备。安装在冷凝器出水管道上，用于将胶球从冷却水中分离并收集起来，再由胶球泵将胶球送至装球器。收球器具有收球率高、水阻小、适应性强等优点。不锈钢网板抗腐蚀、抗冲击、耐老化。

      分汇器:采用优质铸钢焊接而成，配有透明的观察窗，能够直观的观察到胶球的运行情况及质量状态。合理分配胶球的去向，确保凝汽器两侧的清洗几率，杜绝了因循环水两侧压差过大引起的胶球只清洗一侧的可能。

      胶球泵:采用单吸卧式离心泵，具有不损球、不堵塞、运行平稳、使用寿命长等优点。泵的通流部分可以采用不同性能不锈钢制造，适用于以不同水质为冷却水源中央空调系统。

      喷球器:喷球器把清洗胶球喷射入冷却水管线的入口，实现了良好的胶球分配，保证每一个冷却管都有近似相等清洗的机会和频率。

分汇器:配有透明的观察窗，能够直观的观察胶球的运行状况。

清洗海绵胶球:海绵胶球的膨胀 率控制在0~0.5mm之内，密度均匀、制作精良，彼此连通，光滑表皮，不易老化，无疏松、且耐磨性好。

程控系统:采用PLC控制，设计先进合理。根据客户需要灵活设定清洗频率。本装置可根据现场工程需要设计制造。

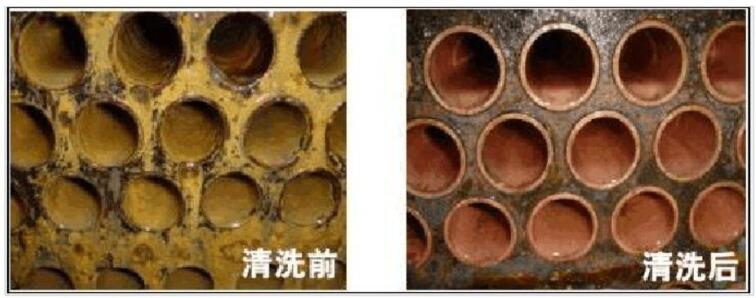

清洗效果图

胶球清洗装置{中央空调冷凝器自动在线胶球清洗装置}系统寿命简析及安全性

      胶球清洗装置{中央空调冷凝器自动在线胶球清洗装置}系统无故障运行时间为10年，寿命在18年以上。系统主体使用寿命分析:

      管路:焊接接头应变疲劳，管体腐蚀磨损，18-20年(20000h-22000h)。

      胶球循环泵:一般寿命在20年。

      电动阀、密封件0型圈，法兰垫圈等，更换周期为3年。电动柜电子元器件，质量可靠，维护方便。

胶球清洗装置{中央空调冷凝器自动在线胶球清洗装置}经济性分析：

      以3台750冷顿的开利冷水机组的中央空调分析，压缩机功率均为2637KW,机组运行时间为4个月计算。我们以节能15%计，平均负荷按80%计算，每天运行24小时，以每月30天，电费每度为1.0元进行计算。则:全年可节约电费为:2637kWx80%x1小时x1.0元/度x15%x24小时x30天x4个月=911347元。

      此外，加上每年的贵公司进行两次化学清洗计算，一次按3万元，则合计全年可用6万元清洗，则安装全年可产生约为91万元的经济效益。事实证明，用户短时间内即可完全回收设备的全部投资成本。
