台山EPR1700核电站凝汽器胶球清洗装置系统的工作原理、设备特点、技术可行性分析、经济可行性分析以及风险分析，证明了胶球清洗系统的设计是可行的，可以达到提高经济效益的目的。凝汽器是核电站中凝汽式汽轮机设备的一个重要组成部分，其工作状态的好坏直接影响到汽轮发电机组的热经济性和可靠性。如果凝汽器钛管结垢，会导致机组真空度恶化，机组出力下降。安装胶球清洗系统，可以保证机组在运行时凝汽器的清洁度、换热效率，维持凝汽器的真空度，延长钛管使用寿命，提高经济效益。台山核电站工程是三代机组，采用EPR1700技术路线，建设2台1750MW核电机组，每台机组配置3个凝汽器，每个凝汽器配置两套胶球清洗系统，每套装置独立运行。
胶球清洗工作原理
将胶球装入装球室内，通过胶球输送泵送入凝汽器循环冷却水进水管内，球随水流进入凝汽器进水室，扩散后胶球均匀地分布进入钛管，并被挤压通过钛管达到凝汽器的后水室，在这个过程中对钛管进行擦洗，使管内壁污垢随水流带出。随后胶球被循环水出水管上安装的收球网收集分离出来，通过收球网两侧出球管道，经胶球泵汇集到装球室。如此循环往复对凝汽器钛管实现连续清洗。

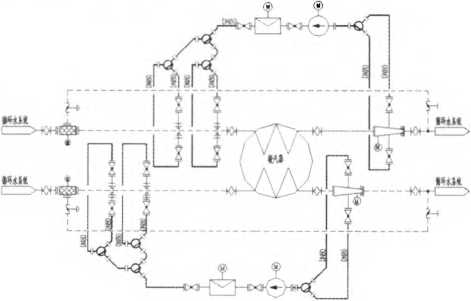

胶球清洗系统流程图
图1
胶球清洗设备特点
该胶球清洗系统主要由收球网、胶球泵、装球室、二次滤网、胶球、分汇器、注球管道以及控制柜等组成。
3.1胶球清洗收球网

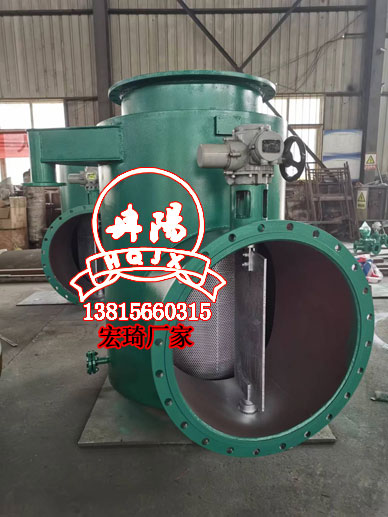

安装于凝汽器循环冷却水管路的出水管段上，它的作用是将经过的胶球从循环冷却水中分离出来，回收再循环。台山核电站凝汽器循环冷却水管路的出水管是DN2800、衬胶5mm的管道，所以收球网也采用的相同规格，并且立式布置，法兰连接。正常工作时，收球网的水阻为2.7kpa。当水阻达到4.2kpa,系统会自动收球，然后进行反冲洗动作。当水阻达到5.Okpa,系统就报警，操作人员需要手动打开收球网，对其进行清洗。
3.2胶球清洗胶球泵
台山核电站的胶球泵布置在-13.700m标高层上，它的作用是使胶球从收球网中重新进入凝汽器。胶球泵的流量是28~43.3t/h,泵的扬程是12mH20o采用宽流道、低转速的用胶球泵，既能提供足够动力又避免损伤胶球，特别适合连续运行O3.3装球室
台山核电站的装球室布置在-13.700m标高层上，它的作用是加球、收球、换球以及观察胶球运行情况。形式是立式筒型。
3.4胶球清洗二次滤网
安装于凝汽器循环冷却水管路的进水管段上，除去可能堵塞凝汽器管子的杂质。台山核电站的注球管连接到二次滤网壳体上面。
3.5胶球清洗胶球
在设计工况下，使用球的湿态直径比凝汽器钛管内径大lmm~2mm,且湿态比重和水相近。数量为凝汽器进水室管道数的10%左右。胶球须在水中保持良好的物理性能，保证长期浸泡不膨胀变形，以免堵塞或无法进入冷凝管。并且严格控制胶球的密度，保证胶球在水室垂直面上均匀分布，避免胶球飘浮于水面或沉入水室底部，影响清洗效果和收球率。正确选择胶球，可以确保不损伤管壁。台山核电站的胶球直径为21mm,运行寿命为4周。
3.6胶球清洗分汇器
台山核电站的分汇器规格为DN80/80/80,每套清洗设备有4个分汇器。
3.7胶球清洗注球管道
台山核电站的注球管道规格为DN80,每个二次滤网上连接4根注球管。这样可以保证胶球的均匀分布，提高擦洗效果。
3.8胶球清洗控制柜
台山核电站为了保证每套凝汽器胶球清洗装置系统均能可靠独立运行，每套胶球清洗系统均配置了一套独立的就地控制柜系统。控制柜是胶球清洗系统中关键部件，关系到整个系统能否安全稳定地运行。
