胶球清洗装置系统调试措施详细说明及表格？

一、胶球清洗装置设备系统概述

     1.1胶球清洗装置系统描述
本机组为循环水系统配备有1套胶球清洗装置，采用单元制，对凝汽器两侧可同时进行
清洗;胶球清洗系统出现故障，不会影响正常运行。

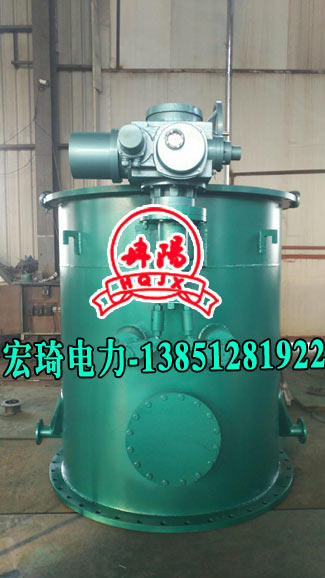

     胶球清洗装置系统主要由清洗胶球、胶球循环泵、收
球网、装球器、监控系统，以及管道、阀门等组成。
     装球器的功能是装球、换球和收球，内
部装有装球阀。监控系统包括程序控制柜、压差检测系统、压力表计。
     监控方式:手动运行
方式和自动运行方式，通过三位切换开关控制切换并能够互锁。
     监控手段:采用程序控制与
压差检测控制相结合的方式。当系统自动运行时，正常情况下按照程序进行周期性的定时清
洗、排污;当收球网的网面上下两侧的压差超过限值时，按照紧急处理程序进行处理，以保
证循环水系统的通流。
     状态显示及报警功能:运行状态指示灯包括“清洗”、“收球”等指示;
具有收球网差压高等报警。

     调试范围包括:热工信号及联锁保护试验，胶球泵试转及调整，胶球清洗装置投运及调
整，配合热工进行程控装置投运，胶球清洗装置收球率试验及调整等。

二、胶球清洗装置编制依据及参考资料

     2.1《火力发电建设工程启动试运及验收规程》DL/T-5437-2009

     2.2 《火力发电建设工程机组调试技术规范》DL/T 5294-2013

2.3《火力发 电建设工程调试质量验收及评价规程》DL/T 5295- 2013

2.4 《电业安全操作规程》(热力和机械部分) GB 26164.1

     2.5 《电力建设安全工作规程》(火力发电厂部分) DL 5009.1-2014

2.6 《电力建设施工技术规范》(汽轮发电机组篇) DL 5190.3-2012

2.7《防止电力生产重大事故的二十五项重点要求》国家电力公司国电发[2000]589号

2.8 《安全生产工作规定》(国家电网总2003-407号)

2.9《贵 航特钢有限公司煤气综合利用发电二期工程汽机运行规程》;

2.10设备厂家的运行维护说明书及设计图纸等；
三、胶球清洗装置调试目的及目标

     3.1通过对胶球清洗及二次滤网系统和设备进行必要的调整、试运，来考察胶球清洗装置、
二次滤网与管道的设计合理性、安装质量，了解系统设备的运行特性，以便能够为机组提供
高效率的凝汽效果，保证机组运行的经济性；
     3.2完成项目质量验评表要求，各项指标优良率达到100%；
     3.3保证系统试运过程中，重要环境因素控制得当，严格控制电力等资源的消耗；
     3.4保证系统试运过程中设备和人员的安全，例如，确保联锁保护试验完整并合格，防止胶
球清洗装置在异常工况下试运，保证不发生设备和人员损伤事故。

四、胶球清洗装置调试步序

4.1调试应具备条件的检查确认

4.2调试步骤

4.2.1热控联锁保护试验

4.2.2系统试运

4.2.2.1系统管道水冲洗
按照要求，冲洗胶球清洗系统管道，冲洗流程:胶球泵→装球室→凝汽器水侧管道→收
球网;

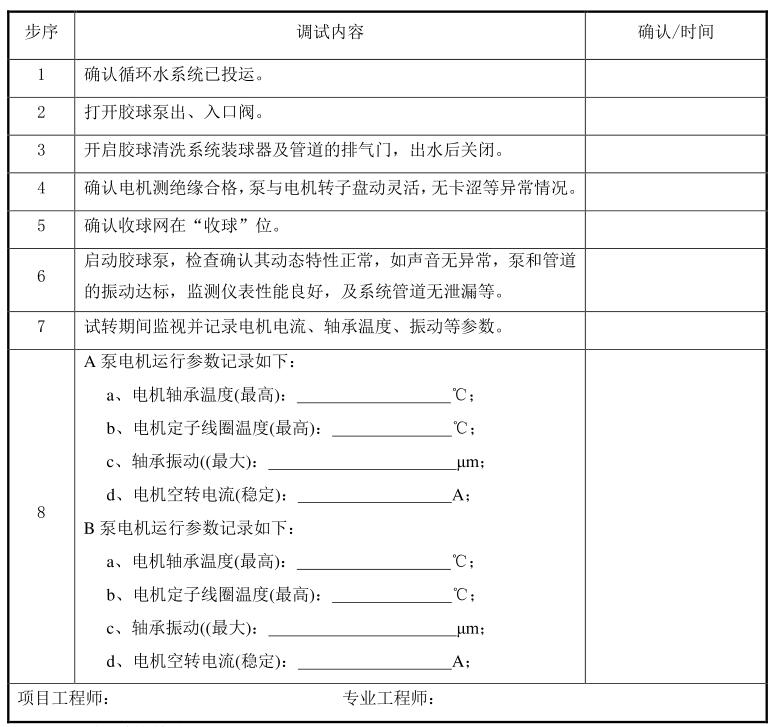

4.2.2.2 胶球泵试转

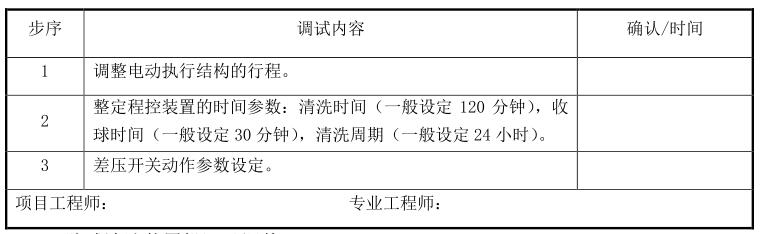

4.2.2.3 监控系统静态调试
4.2.2.4 胶球清洗装置投运及调整：胶球清洗工艺流程为：清洗→收球→清洗。

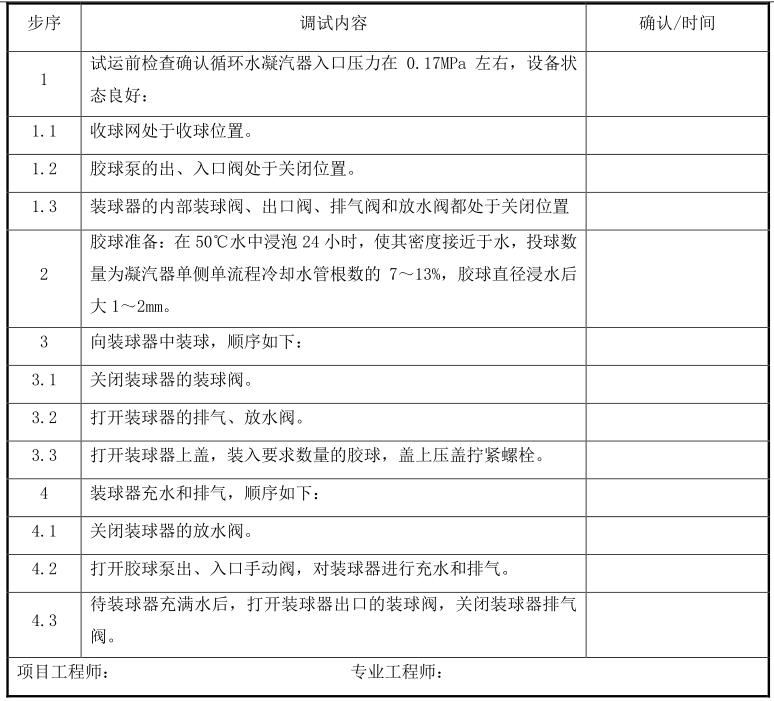

4.2.2.4.1准备工作

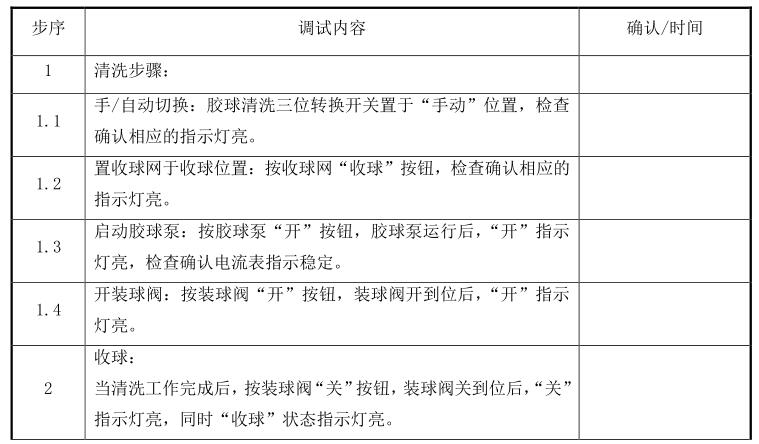

4.2.2.4.2 胶球清洗装置的手动投入
4.2.2.4.3 胶球清洗装置程控运行及调整
4.2.2.5收球试验及调整
按照上述步骤完成操作后，打开装球器，清点收回的胶球数量，计算收球率，并对系统

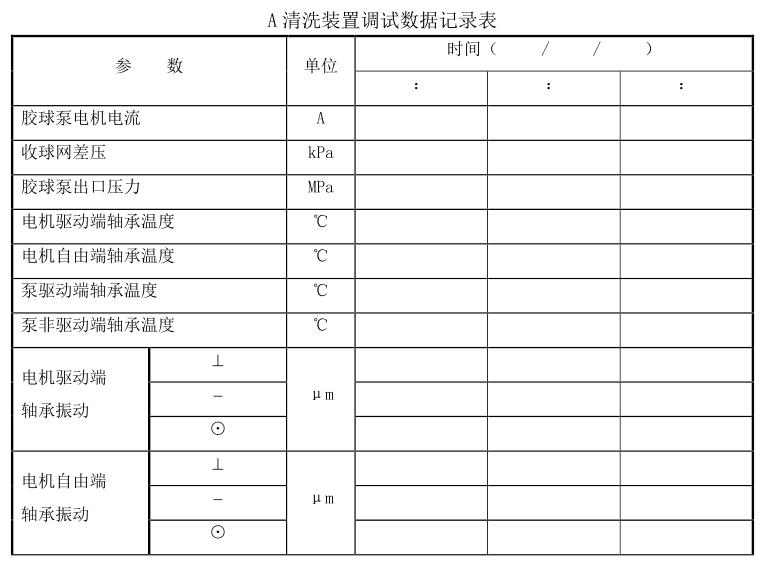

做适当调整，调试过程的数据记录见下表。

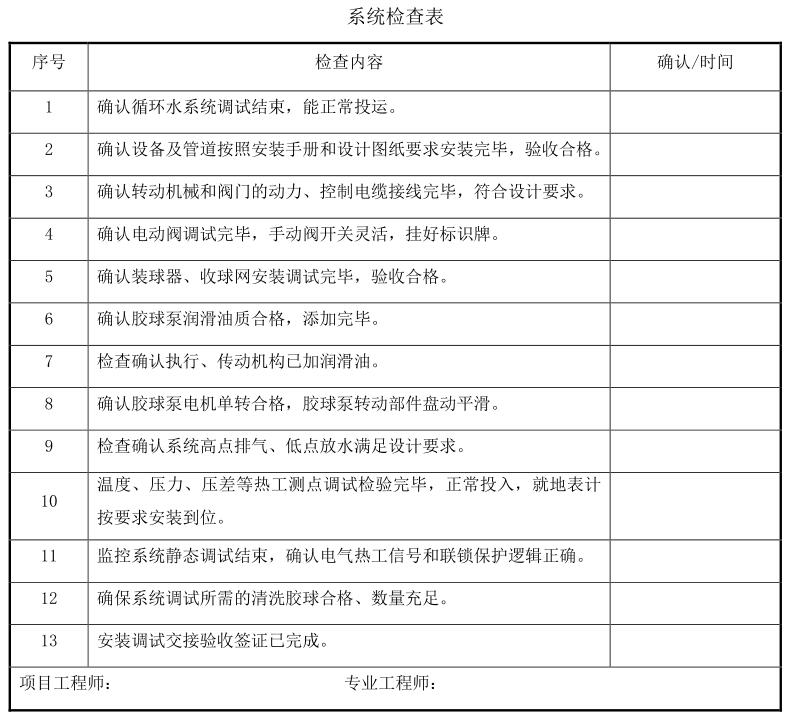

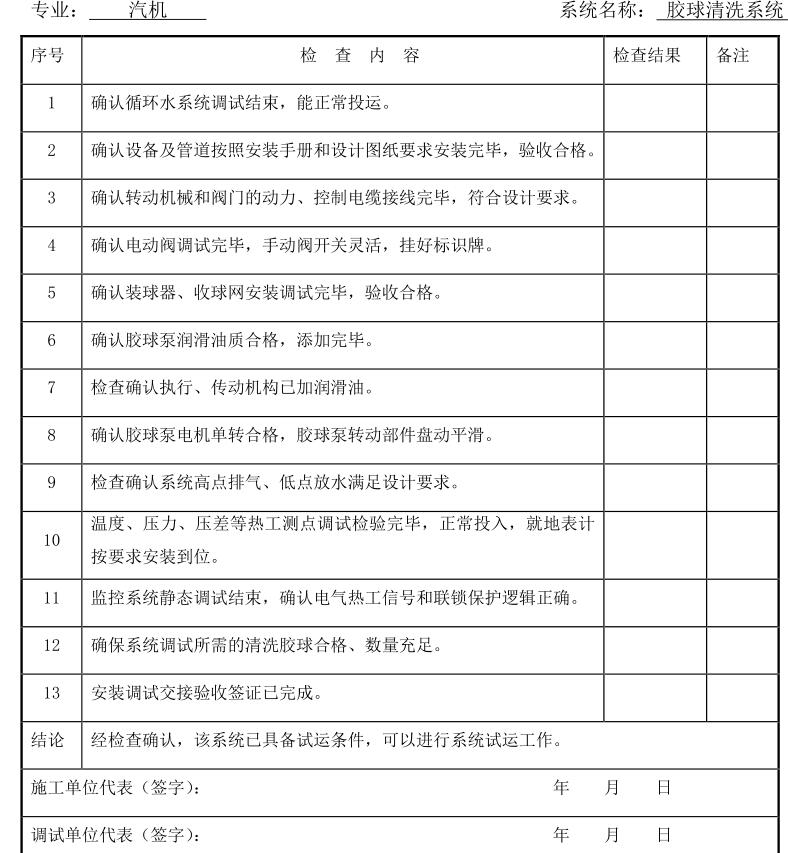

胶球清洗装置系统试运条件检查确认表
