胶球清洗装置主要组件技术说明、布置安装注意事项？

         胶球清洗装置日常工作常识您了解多少呢？正确的布置安装不仅体现了该胶球清洗装置的性能，还能延长产品使用寿命。宏琦公司中的一个重要衡量标准是通过对胶球清洗装置主要组件技术说明、布置安装注意事项了解产生。
         胶球清洗装置是凝汽式汽轮发电机组在运行中对凝汽器冷却管进行清洗的设备。胶球清洗装置利用凝汽器冷却水流作用,将与冷却管内径相关规格的海绵胶球挤进管内,在机组连续工作且不降低负荷状态下,对冷却管内壁进行擦洗除垢,减少热阻,增大换热系数,降低凝汽器端差和汽轮机背压,提高机组热效率,保证机组安全可靠运行。同时,可减缓冷却管内壁腐蚀,有效改善清洗劳动条件。胶球清洗装置基本构成、在余热电站的安装及其运行作一介绍。

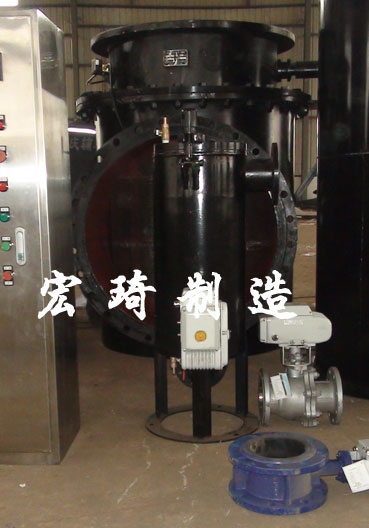

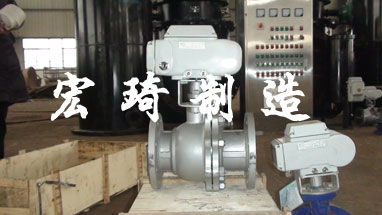

         胶球清洗装置结构主要由胶球泵、装球室、收球网、二次滤网、分汇器及相关阀门等组成。存放于装球室中的胶球在胶球泵的驱动下,通过分汇器进入需清洗的凝汽器一侧冷却水进水管,在冷却水流压力差的作用下进入水室并挤进冷却管,对冷却管内壁进行擦抹。在出水管处被收球网隔栅网板捕捉,随部分热水经收球网导向管、分汇器被胶球泵送回装球室,完成一次清洗循环。胶球泵是清洗系统中提供胶球不断循环的动力设备。该泵采用特殊结构设计,为无障碍离心泵,适合于输送含磨损性小的固态物质混合液体。
         胶球清洗装置中,该胶球泵具有不堵球、不切球和对胶球磨损性小等优点。热水管热水管凝汽器胶球泵二次滤网分汇器装球室去冷却水塔来自循环泵收球网分汇器收球网二次滤网来自循环泵24513序号1,2,3,4,5为橡胶密封蝶阀图1胶球清洗装置工艺流程，装球室用于清洗系统的加球、收球和换球,在清洗间隔期间,可存放用于下次运行的胶球。装球室顶部压盖上设窥视窗,可在线观察胶球状况。收球网安装在凝汽器水侧出口管道上,内置活动式隔栅网板,作用是将胶球从出口冷却水中分离,并由导向管导出,通过胶球泵送入装球室,供循环使用。
         二次滤网安装在凝汽器水侧进口管道上,主要作用是过滤、清洁冷却水,除去可能堵塞凝汽器管板、管孔的杂物,确保胶球正常循环运行,提高回收率。当冷却水夹带杂物通过二次滤网时,杂物被挡在滤网的迎水面,净化的冷却水进入凝汽器。被滤网迎水面捕捉的杂物,通过网芯旋转,水流反向流动冲洗,由排污阀排出系统外。
         分汇器相当于三通阀,用于切换清洗系统,分别清洗凝汽器的两侧。清洗时,可通过窥视窗观察胶球运行情况。对于江西3MW机组、冷却面积为420m2、冷却水进出口管径为400mm的凝汽器,选配的胶球清洗装置主要技术。设备名称胶球泵装球室收球网二次滤网分汇器型号规格JQ125SS-11WD300SW400XGD-400技术参数流量66m3/h,扬程11m,功率5.5kW,转速960r/min,汽蚀余量4m设计压力0.6MPa,有效容积0.011m3通径DN400mm,隔栅材质1Cr18Ni9Ti,适用胶球规格16mm18mm通径DN400mm,滤网孔径8mm,网芯转速<10r/min通径:进口DN100mm,出口DN100mm胶球清洗装置主要技术参数。
         胶球清洗装置设备安装由于在余热电站设计时,没有考虑胶球清洗装置的工艺布置,在布置、安装时主要注意以下几点:
         →→1)在不影响原有维护作业空间情况下,胶球清洗装置尽可能靠近凝汽器,管道布置宜短、直,尽量减少“弯”的数量,以减小胶球循环运行阻力；
         →→2)设备布置时,应考虑足够的操作和维修空间；
         →→3)分汇器在管路中安装时,应设置固定支架；
         →→4)胶球泵进、出口采用可曲挠橡胶接头弹性连接,底座安装隔震橡胶板；
         →→5)装球室、胶球泵和切换器及相关管道在确保电站运行安全下,可先期安装,已减少停机时间。
