要想知道凝汽器胶球清洗装置在汽轮机发电机组系统中的作用，就要先知道我厂生产的凝汽器胶球清洗装置的优点是什么，他的组成部件有哪些优点， 凝汽器胶球清洗装置是汽轮机发电机组在运行当中对凝汽器冷却管进行有效清洗的设备。该装置使用性能的好坏，直接影响到凝汽器的清洁程度和传热效率。该装置为在线运行，可实行手动、自动控制；可始终保持凝汽器换热管（铜管或不锈钢管）处于清洁状态，能够延长冷却管的使用寿命、减轻劳动强度；是提高电厂经济效益，保障凝汽器安全运行，是不可缺少的装置。
胶球清洗装置的组成部分由收球网、装球室、胶球泵、分汇器、阀门、管路和电器控制柜构成。为了保证胶球清洗装置的可靠运行，防止循环水中带有的大量杂物堵住凝汽器换热管（铜管或不锈钢管），应在循环水入口管上装设二次滤网，它可以将循环水中大于7mm的杂物清除掉。
我厂生产的胶球装置是目前其它胶球清洗装置的更新换代产品，本装置主要组成部件为收球网和二次滤网。它具有以下特点：
1、设计结构新颖合理。
2、操作方便。
3、胶球回收率高（≥98%）。
4、二次滤网过滤能力强。
5、水阻小于400Pa。
凝汽设备是凝汽式汽轮机组的一个重要组成部分，它的工作性能直接影响整个汽轮机组的安全性、可靠性、稳定性和经济性。而凝汽器真空度是汽轮机运行的重要指标，也是反映凝汽器综合性能的一项主要考核指标。凝汽器的真空水平对汽轮发电机组的经济性有着直接影响，如机组真空下降1%，机组热耗将要上升0.6%～1%。因此保持凝汽器良好的运行工况，保证凝汽器的有利真空，是每个发电厂节能的重要内容。而凝汽器内所形成的真空受凝汽器传热情况、真空系统严密性状况、冷却水的温度、流量、机组的排汽量及抽气器的工作状况等因素制约。作为保证凝汽器维持良好工作状况的措施，凝汽器管的及时清洗非常重要。

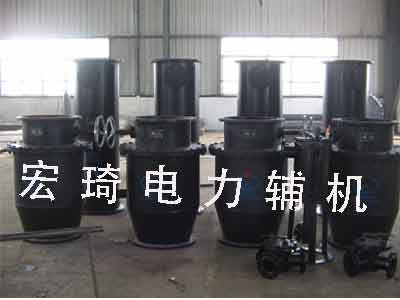

凝汽器胶球清洗装置由收球网，胶球输送泵，装球室，控制器，胶球及阀门管路等部件组成。它借助水流的作用将大于凝汽器冷却管内径的清洁胶球挤过冷却管，对冷却管进行反复擦洗。胶球清洗装置的关键设备是收球网，其效果决定于收球率，而收球率又决定于收球网的完善度。过去，收球网有SL型与SF型等种类，实践证明这类收球网效率低，胶球损失大，主要表现在：收球率低而不稳、严密性差、卡球等；胶球泵出力不足时，收球率明显下降；收球网水力工况不稳时，收球率也明显下降。我公司针对现有收球网的上述缺点，根据循环水进出管的直径大小，设计了单板式SD型收球网（适用于公称直径≤DN900的母管中）和“V”型双板式SQ型收球网（可用于公称直径≥DN800的母管中）两大系列。
1.1 单板式收球网（SD型）
SD型单板式收球网在保持了原有收球网相对稳定性的基础上，在内部网板及下部出球口处进行了针对性的改进设计，使得网板呈整体式结构，采用隔圈、螺杆压紧式结构，保证各栅条间的距离及整体的强度，不夹球、不变形；出球口加装了一套“压顶装置”防止网板经长期运行产生变形与出球口贴合不牢。
1.2 双板式收球网（SQ型）
SQ型收球网是一种新型收球网，具有以下特点：①改变收球网的结构型式，收球时，网片呈“V”型，杂草、杂物及胶球集中于网片底部，有效地克服了跑球、卡球现象。不收球时，网片呈“A”型状，可以对网片进行反冲洗。②采用强制性回收胶球机构，把胶球及杂物直接送到胶球泵入口处。③去除了关断阀、调节阀等活动部件，使其结构简单，操作方便且体积也比原来的收球网缩小了1/3。④由于采取了强制回收，所以对胶球泵出力要求不高，且不受流速、流量大小的影响，胶球回收率可达95%以上。
我司的凝汽器胶球清洗装置设计合理、结构合理、性能稳定可靠、操作方便、胶球回收率高达94%以上、二次滤网过滤能力强。该装置可在机组不用停机、不减负荷的条件下，胶球在线清洗凝汽器冷却管内污垢及带出杂质，提高凝汽器内冷却管清洁度，提升凝汽器真空度和汽轮机热效率。胶球在线清洗装置可按您的需求随时投入胶球自动清洗状态，始终保持凝汽器冷却管内的清洁，提高发电厂的经济效益，保障机组安全的运行。
