凝汽器胶球清洗装置中收球网与传统方式的对比？

         收球网是凝汽器进行胶球清洗过程中的关键组成设备之一。   要维持海绵胶球对凝汽器管的连续清洗，就要将胶球源源不断地送入清洗系统中。再将清洗过冷却管的胶球及时回收，再次用于清洗管子。电厂凝汽器水侧换热面上污垢的积聚，不仅恶化了真空，降低了汽轮机的热效率，而且会引起铜管腐蚀、泄漏，严重时会威胁汽轮机的安全运行。海绵胶球清洗是最有效的方法防止凝汽器管侧换热面积聚污垢和在已结垢的情况下是理想的清洗方法,收球网就是用来把分散在冷却水中的胶球全部收集起来的，以便重复使用的设备。

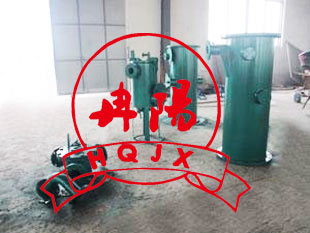

凝汽器胶球清洗装置-收球网工作原理：

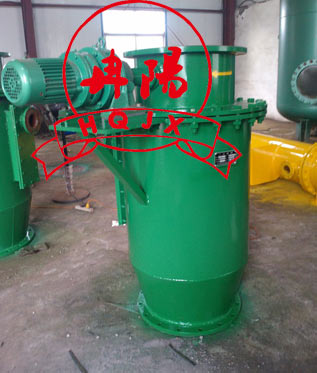

         新型收球网是在相应的管道中设置了一个A型栅格网，上部为进水端，网板将整个管道截面全部遮挡，收球工作由此开始。收球网的网板、主轴、卡轴块及紧固件等所有过流部件均可采用优质不锈钢。A型栅格网的两片网板由两根转轴转动，在非运行工况时网板可被旋转到一定角度，形成与水流平行的H型结构。H型结构使水流对网板进行反冲洗，可清除网上杂物及减少水阻,并解决老式收球网积球卡球的问题,使收球率达94%以上。在投球运行时将网板转回到原来的A型结构位置上。主要型式有手动(小管径)和电动(大管径)两种供选用。即循环水管径小于DN700的可选用手动单板型收球网，当循环水管径大于DN700可双板分流型收球网。

         附：收球网安装，其下法兰标高应高于胶球泵入口标高。收球网进口前直管的长度一般不应小于循环水管直径。

凝汽器胶球清洗装置-装球室和分汇器

         装球室是凝汽器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。有JZ-Ⅰ型和JZ-Ⅱ型两种，JZ-Ⅰ型用于125MW以下机组，JZ-Ⅱ型用于125MW以上机组。其安装位置应便于运行人员的接近和操作。

         分汇器是一个三通阀，通过导向板的切换可使胶球进入需要清洗的一側凝汽器中工作。一般一台机组需两台分汇器，其进口通径为DN100，分配口为DN89，胶球投用时可通过窥视窗观察运行情况。

凝汽器胶球清洗装置-胶球输送泵及电器柜

         胶球输送泵为单级单吸悬臂式无障离心泵，这种泵在运行中不会损坏胶球，其泵效高，寿命长。布置时，应能保持运行泵不发生气蚀。125MW以下机组可选JQ125-11型，配电机型号为Y132M-6(4Kw)，125MW以上机组可选JQ125-22型，配电机型号为Y160L-4(15Kw)。电器柜可控制胶球输送泵及装球室的胶球自动投放。当电器柜用于200MW以上机组的程控控制系统时，可与控制室相互配合投放胶球。

凝汽器胶球清洗装置-胶球

         应选耐磨、质地柔软富于弹性，材质均匀，硬度适中，气空均匀贯通，湿态比重1.00-1.15，在5-45℃水温下，使用期内球内径不大超标，不老化。使用时湿态球直径一般比冷却管内径大1.0-2.0mm，冷却管有两种规格时，以小规格的一种为准，冷却管口加装套管口以套管为准选择胶球。
