做好凝汽器胶球清洗装置技术要求分析报造

凝汽器胶球清洗装置技术协议：

         注：所有配套法兰连接螺栓均为均不锈钢材质，并给配带不少于相应规格总量的10%的余量，以防丢失或损坏。

技术要求——凝汽器

         凝汽器型式：分列二道制表面式 (2台) 冷却面积：1200m2 冷却水量：3850 t/h（额定工况时）循环冷却水进水温度：30℃ 循环冷却水出水温度：36℃ 水侧最大允许水压：0.5MPa 水阻：62KPa 冷却管：钛管：TA2，规格φ20×1×5476循环水管径：DN630 胶球清洗装置技术数据。

         收球网：立式布置法兰连接，配供DN600反法兰及其螺栓、螺母、垫片。出入口管规格：DN600 长度： 1400mm 收球网网孔型式及规格：隔栅间距6mm 运行水阻(关闭/开启)：小于300mmH2O 装球室：布置于汽机房0.000m处 出入口规格：DN100 PN0.6 装球数：3000个。

         胶球输送泵：布置于汽机房 0.000 m处，泵扬程应满足运行要求并有足够余量流量：90m3/h。压头：15.7mH2O 转速：1460rpm轴功率/电机功率/型号/产地：9.24KW/11KW/125JQ-15电机防护等级：IP54

         二次滤网：外形尺寸应满足现场设计要求。二次滤网：角式布置，法兰连接 工作压力：≤0.5MPa(g)；设计压力：≤0.6 MPa(g)； 工作水温： 30℃； 最高水温：36℃；每台二次滤网的正常流量: 1800～2200t/h，每台二次滤网的最大流量: 2550 t/h 出入口管规格：DN600 长度：不大于 1390mm，网孔直径：不大于6mm 运行水阻：小于500mmH2O 各部分密封间隙:不大于4mm 排污管规格：DN150，电动执行机构：QB120-1 天津百利二通机械有限公司产。胶球：φ18每台机组冷凝器配置一套胶球清洗系统，本工程共配置2套。

凝汽器胶球清洗装置设备性能要求：

         凝汽器胶球清洗装置应保证安全可靠，所有传动机构应灵活可靠，凝汽器胶球清洗装置投运时，应保证所有胶球在凝汽器水室中分布均匀的进入凝汽器管中，对管子内壁进行有效的清洗。机组在正常运行条件下，正常投运凝汽器胶球清洗装置应能保持凝汽器冷却管洁净，清洁系数为0.9以上。

         在设计的循环水量下凝汽器胶球清洗装置连续运行1小时，收球半小时的收球率在95%以上。凝汽器胶球清洗装置的收球率测试方法: 在循环水量满足设计要求的情况下，投球运行1小时，收球半小时，收回胶球数与投入胶球数之比。

         收球网按活动栅格式收球网设计。收球网的水阻不大于300mmH2O，采取预紧措施，以防止网板在水流冲击下振动。收球网不收球时，将网板打开，处于反冲洗状态，杂物可自动清除。

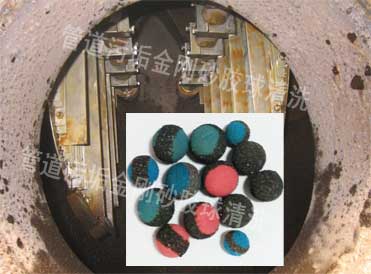

         胶球具有一定硬度并富有弹性，胶球的气孔均匀、孔间连通吸水性强，湿态球的比重与水相近，胶球在进入水室后从水室底部至顶部分层均匀悬浮，从而保证能清洗底部至顶部的每一根冷却水管。在水温5-35℃运行时，胶球球径涨大不超过1mm，且在运行期间保持稳定，以防止胶球堵塞冷却水管。使用期内不老化，运行中胶球球径应比凝汽器管子内径大0.5～1mm。胶球泵有足够的扬程和流量，泵进口连接管严密，以保持胶球正常运行，胶球输送至凝汽器进口水管逆水方向布置，每根进水管处设置一根注球管以保证胶球在冷凝器水室中的均匀分布。

         装球室容积大于投球所占空间的3倍，装球室设有手动切换阀和可供排气和排水的管道及阀门。

         胶球清洗系统中装球室，要求能够实现收球、运行和换球的三种功能，凝汽器胶球清洗装置大修周期为5年。

         凝汽器胶球清洗装置的寿命不低于20年，能够满足连续运行时间为5000小时。投运胶球数根据每根冷凝管每小时通过的胶球数量为12个计算，通常为单侧凝汽器单流程管子数的8%～14%。

         二次滤网为网芯固定，立式安装。二次滤网的骨架、网芯应具有足够的强度，能在最大工作压力下正常工作。

         在设计流量下，网芯洁净时，水阻不大于500mmH2O。

         二次滤网转子驱动机构型式为电动，且反冲洗转子还应设手动控制，在电源故障时可手动操作，排污转子的驱动方式为电动。电动滤网系统中阀门开启与关闭应灵活、方便。二次滤网设备的寿命为20年。

凝汽器胶球清洗装置设备制造要求：

         设备制造加工和组装应符合图样及技术条件要求。

         设备承压件施焊必须由合格的焊工担任。

         各部件表面、通道、孔眼均应平滑无毛刺。

         收球网的设计应具有良好的水力特性，保证胶球不跑球。球网为N 型结构，安装在凝汽器冷却水出口管上，收球网长度不大于 1400 mm，收球结构为格栅式，网板采用组装式结构。两只收球网对称布置。全部采用手工安装，螺栓固定，整个网板避免应力和变形的产生，同时避免由于焊接带来的耐腐蚀性能的下降。按设计加工和装配，网板主轴的轴承采用自润滑轴承，保证活动网板转动灵活并无窜动现象。网板与筒体接触处圆滑。收球网在胶球非投运时，其收球格栅网板应设置反冲洗装置，收球设置手孔以便于检修。收球网及壳体应有足够的刚度不变形、各转动部件保证转动灵活不卡死。

         装球室设有手动切换阀和可供排气和排水的管道，进水处设有止回阀片，防止水流和胶球倒流。

         设备设计及加工符合电力部标准DL/T581－95和国标的有关规定。

         外购件都有产品质量合格证。

         各泵所有备用组装件应具有完全互换性。

         设备的整体设计和布置应考虑检查和维护的方便。

         胶球规格应与凝汽器铜管管径相匹配。

凝汽器胶球清洗装置设备材质要求：

         设备主要零部件所用的钢材和焊接材料应具有质量合格证书，符合相应的材料标准。供方根据本工程的使用特点，详细说明拟在本工程中使用的主要材料，并列出主要部件的材料：

         胶球清洗装置工作时在冷却水介质里的零部件,包括网板、主轴、螺栓螺母、装球室中网篮等全部采用耐腐蚀性能极佳的不锈钢材料316L 。

         装球室的切换阀采用优质不锈钢材料316L 。

         二次滤网内网、蝶阀轴转动部分采用优质不锈钢316L材料，壳体采用Q235B+衬胶 。

         收球网和装球室壳体采用 Q235B+衬胶。

凝汽器胶球清洗装置电气设备要求：

         泵的电动机设计成防潮形式的。

         控制箱防护等级为IP44。

凝汽器胶球清洗装置仪表和控制要求：

         本胶球系统胶球投运，二次滤网电动导向蝶阀排污，控制系统应安全可靠，保证系统安全运行。
