胶球清洗装置中装球室的作用及管线如何安装？

        装球室也叫装球器它是该胶球清洗装置系统的主要配件，一般用户采购装球室为电动控制，材质外壳：235B，壁厚8mm，滤网和滤芯要求不锈钢材质。胶球清洗装置是利用海绵胶球擦洗凝汽器铜管内壁并将海绵胶球回收使之投入再循环的设备，而装球室作用是胶球清洗系统中，用于加球、收球、换球及观察海绵胶球的运行情况的装置。装球室加装逆止门前后运行程序的比较目前安装在电厂中的胶球清洗系统（最一常用于50MW以上机组的单循环制系统）其系统见图1。

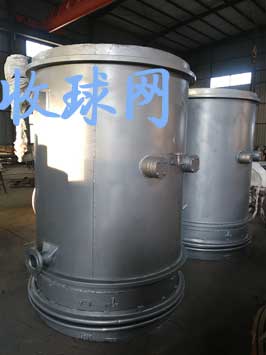

        在日常的清洗过程中，程控部分需要进行如下动作：1一收球网2一胶球泵3一装球室入口电动球阀4一装球室5一装球室切换问6一装球室出口电动球阀图1胶球清洗系统收球网置收球位→→胶球泵开→→装球室进口阀开→→装球室出口阀开→→切换阀执行机开→→切换阀执行机关→→装球室出口阀关→→装球室进口阀关→→胶球泵关→→网板置反洗位。

        首先，收球网运行至收球位置，打开胶球泵及装球室人口、出口阀门，同时打开装球室切换阀，这时水流携带胶球进入循环水管内参与循环，实现对凝汽器铜管内壁的清洗。

        当清洗结束，需要将胶球回收至装球室内时，关闭装球室切换阀，按照程序设定时间运行后关闭装球室出口、入口阀门，停胶球泵，收球网运行至反洗位置进行反冲洗。整个过程中控制对象为5个。

        对目前国内生产的胶球清洗设备中的装球室进行改进，在入口处加装逆止门，在完成同样的日常清洗过程时，可省去装球室出口、入口处的电动球阀动作（将其改为手动闸门，处于常开位置即可），将控制对象由原来的5个减少为3个。日常清洗时，只需控制收球网、胶球泵及装球室切换阀。

        其程控部分动作如下：网板置收球位→→胶球泵开→→切换阀执行机开→→切换阀执行机关→→胶球泵关→→网板置反洗位。整个运行过程是这样完成的：当凝汽器铜管内壁需要清洗时，收球网运行至收球位置，胶球泵开启，装球室进口在水流作用下压力急剧增大，这时水流推开逆止门，携带胶球参与循环。

        清洗结束后，胶球泵关闭，装球室入口处压力减小，逆止门在凝汽器进口处水压的作用下切断肢球循环管路，防止胶球倒流。收球网运行至反洗位置进行反冲洗。

逆止门的选择：

        A）考虑以下3种方案：在原系统管路中装球室入口处增加能够实现逆止功能的止回阀。根据系统压力及胶球循环管路通径，可选用H44）－6型旋启式止回阀。其优点是：不需要对现有装球室做任何改动，巳逆止效果好，但缺点是增加了系统中的阀门，成本增加较多，而且因阀门安装在系统管路上，不能将胶球完全阻隔于装球室内。

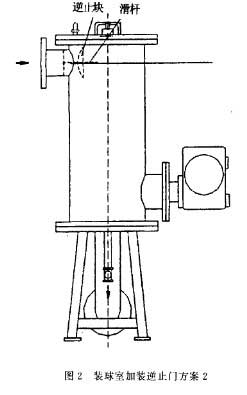

        B）在装球室内加装逆止块，如图2示。图2装球室加装逆止门方案2逆止块在水流作用下沿滑杆的左右移动，堵塞、打开装球室人口，实现对胶球的逆止作用。在引出管中心固定412mm的滑杆轴，结合引出管通径并保证滑块打开装球室入口时的流道，确定滑杆长度为150mm，滑块尺寸为球冠。

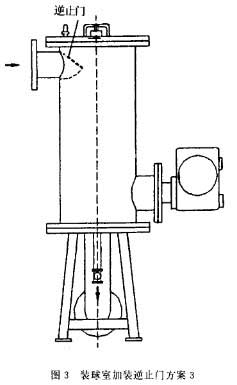

        C）在装球室内加装逆上门，如图3示。逆止门在水流压力作用下，以铰点为中心摆动，堵塞、开启装球室人口管管口，实现对胶球的逆止功能。逆上门采用马钢板制作成弧形板，弧形板与装球室内壁吻合，并在弧形板外面衬橡胶层。
