汽轮机全自动胶球清洗装置系统控制系统的完善介绍？

       连云港市宏琦公司生产的全自动胶球清洗装置系统控制回路的完善和技术更新并对革新所带来的经济效果进行估算。

全自动胶球清洗装置介绍:

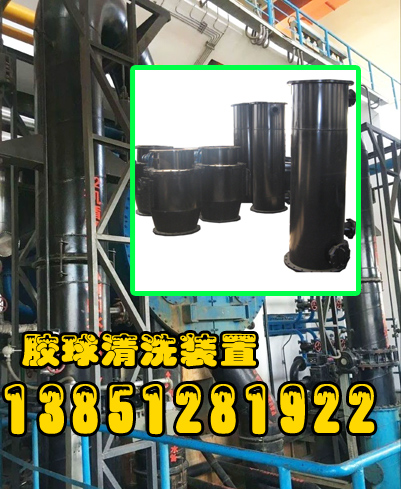

       全自动胶球清洗装置由收球网，胶球输送泵，装球室，控制器，胶球及阀门管路等部件组成。它借助水流的作用将大于凝汽器冷却管内径的清洁胶球挤过冷却管，对冷却管进行反复擦洗。该装置可在机组不用停机、不减负荷的条件下，全自动胶球清洗装置冷却管内污垢及带出杂质，提高凝汽器内冷却管清洁度，提升凝汽器真空度和汽轮机热效率。

       全自动胶球清洗装置可按您的需求随时投入胶球自动清洗状态，始终保持凝汽器冷却管内的清洁，延长冷却管的使用寿命，提高发电厂的经济效益，保障机组安全的运行。

       我公司生产的全自动胶球清洗装置系统设计先进结构合理，性能稳定可靠。其SF型收球网采用不锈钢双栅格网板分流型结构。另有适用于中小型机组的SD型单栅格网板及SL型漏斗式收球网。具有操作方便，胶球回收率高(≥96%)等特点。

全自动胶球清洗装置系统配套收球网概述:

       收球网是胶球清洗装置系统中的关键设备，安装于凝汽器循环水管路的出水管段上。它的作用是将随系统运行的清洁胶球从冷却水中分离出来，且必须具备不漏球、不卡球等特性，胶球被回收后由引出管从收球网引出打回装球室。

       我公司生产的收球网是目前较其它胶球清洗装置的更新换代产品，结构形式先进合理。分为栅格网板式(SF型双栅格网板收球网，SD型单栅格网板收球网)和SL型漏斗式收球网。栅格网板式收球网的栅网板可以转动，在胶球装置投运时，网板处于收球位置，在不投运清洗装置时，该栅网板可旋转到与水流方向一致的位置；既减少水阻又起到清除栅网板上杂物的作用。网板的转动定位由电动执行机构执行(DN300～DN700小型收球网为手动控制)。栅网板到位与否是保证胶球清洗装置系统收球率的关键之处。

循环冷却水系统强排污二次滤网概述:

       二次滤网系统是净化水中污物、保持凝汽器水室经常处于清洁状态，保证胶球正常投运，是提高胶球回收率、凝汽器冷凝效果，不可缺少的装置。因我国环境污染较为严重，江河、湖泊等水质污染尤为突出。因此，目前冷却水开式循环系统中较为普遍使用的固定式滤网，已经显示出它的不足。通过近几年来不断征求广大用户意见和对二次滤网的反复试制及不断改进，保留老产品部分结构，增加了电动装置，使二次滤网结构和使用性得到更加完善，并广泛应用于冷却水闭式循环及开式循环系统中。

       收球网：安装于凝汽器循环水管路的出水管段上。它的作用是将随系统运行的清洁胶球从冷却水中分离出来。

       胶球清洗泵：胶球清洗装置系统中使海绵胶球不断循环往复的动力设备。

       装球室：胶球清洗装置系统中用于放球，取球存储和观察清洁胶球循环情况的胶球存储器。

       分汇器：控制胶球在清洗系统中需进行清洗的一侧运行。

       清洁胶球：凝汽器胶球在线清洗系统专用胶球。

       旋转反冲洗强排污二次滤网：安装于凝汽器循环水管路的进水管段上。凝汽器循环冷却水二次过滤网，以改善胶球清洗系统清洁胶球的运行环境，污杂物可通过定期排污而排出循环水系统。此滤网也可单独使用于需要净化过滤循环水系统。
