分析全自动胶球清洗装置的使用项目说明？
生物质发电多采用湿冷机组，与常规机组一样，需考虑循环水的化学加药系统，循环水化学加药系统含加酸、加稳定剂装置，设备布置多和循环水泵房合并布置及全自动胶球清洗装置系统，生物质发电项目本专业需要重点关注锅炉补给水处理系统和垃圾渗滤液处理系统。

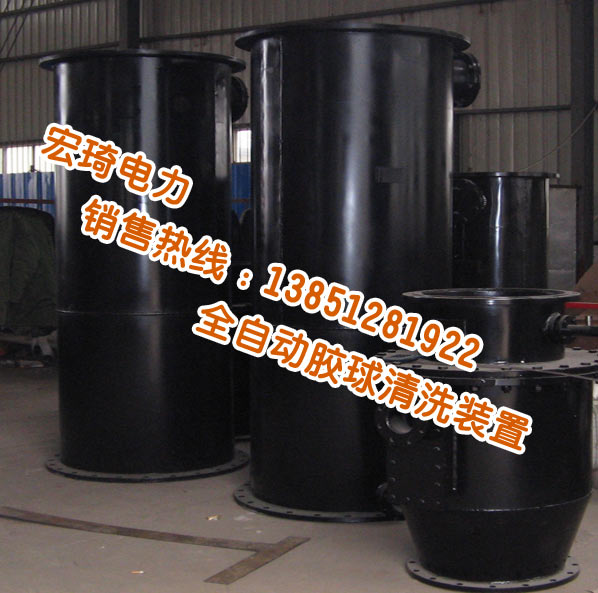

全自动球清洗装置是汽轮发电机组在运行当中对凝汽器冷却管进行有效清洗的最佳设备。该装置使用性能的好坏，直接影响到凝汽器的清洁程度和传热效率。该装置的适用范围相当广泛，它不仅适合于汽轮机的凝汽器，同样也适用于石油、化工等单位固定管式热交换器的冷却管清洗。在连续工作不降低负荷的状态下，该装置可随时投入使用，始终保持冷却管的清洁状态，延长冷却管的使用寿命、减轻劳动强度：是提高电厂经济效益，保障凝汽器安全经济运行，是不可缺少的必备装置。我宏琦公司生产的胶球清洗装置是目前其它清洗装置的更新换代产品。产品主要组成部件二次滤网和收球网是当前最先进的两种型式，它具有以下特点：①设计结构新颖合理 ②操作方便 ③胶球回收率高（≥96%）④二次滤网过滤能力强。
一、锅炉补给水处理系统
1水处理系统的选择
通过对上述4个项目的调研，化学水处理系统多采用全膜法，及“超滤+两级反渗透+EDI电除盐”系统，全膜法的系统配置与大机组相同，但是生物质发电项目由于锅炉蒸发量较小，锅炉补给水处理系统的设计容量也相应的较小，多为几吨到十几吨水每小时之间。
水处理系统管道的选择，多采用碳钢管、PCP管或不锈钢管，不采用钢衬塑管道，超滤反渗透加药系统可采用PE材质的计量箱，同时计量箱容积可适当取小。
2水处理系统设备布置
水处理设备多布置在垃圾卸料平台下方，和大型火力发电厂水处理系统独立布置有所不同，由于垃圾卸车平台的高度多为7米高左右，水处理系统设备高度超过5.5的设备布置受到净空的限制，特别是除盐水箱设备,可能由于净空的限制需要制作非标产品或移除布置在室外。
3化学化验室以及仪器的配置
生物质发电项目化学需设置简单的水、油以及生物质化验室，水，油化验室仅只分析简单的指标，不做详细的分析，详细的可送样外检；生物质化验室类似于煤化验室，用于分析燃烧相关的指标，用于生物质燃料费用的结算，不同的是，主要含样品存样间和化验间；当垃圾焚烧发电项目有燃煤掺烧的，需设置煤化验室，单纯的炉排炉，仅只烧单一垃圾的可不设生物质化验室。
需要说明的是，单纯的垃圾焚烧发电项目，如长丰垃圾焚烧发电项目水处理系统配置1套，转动设备设置备用，超滤、反渗透、EDI系统设备无备用，设备检修备用充分利用除盐水箱的除盐水量。根据设计规范，水处理系统需设置备用，建议设置2套。光大生物质一体化灵璧发电项目水处理系统建设2套。
二、垃圾渗滤液处理系统
此次生物质燃烧发电项目现场调研，由于阜阳垃圾发电项目垃圾渗滤液处理站建在附近的垃圾填埋场区域内，不在电厂的运行以及管理范围内，颍上生物质发电一体化项目处于建设早期，垃圾渗滤液处理系统还未开建。主要对长丰垃圾发电项目和光大生物质一体化灵璧发电项目垃圾渗滤液处理系统进行了实地参观和调研。
垃圾渗滤液处理系统均为一独立构筑物，均采用厌氧生化处理+A/O硝化和反硝化+超滤+二级膜法处理系统；
1垃圾渗滤液量的确定；
垃圾渗滤液处理系统设计容量包括垃圾池内垃圾发酵过程中的渗滤液和垃圾运输车辆的冲洗水量，垃圾发酵周期多为3~5天。长丰垃圾发电项目为2台500吨/天的垃圾焚烧发电项目，垃圾渗滤液处理系统规模为350m3/d；光大生物质一体化灵璧发电项目为1台400吨/天的垃圾焚烧炉+1台锅炉蒸发量为130t/h的生物质焚烧炉，垃圾渗滤液处理系统规模为240m3/d（可能考虑二期）；
2垃圾渗滤液处理系统
长丰垃圾发电项目和光大生物质一体化灵璧发电项目垃圾渗滤液处理系统均采用“厌氧生化处理+A/O硝化和反硝化+超滤+二级膜法处理系统”，系统选择稍有不同。
（1）长丰垃圾发电项目垃圾渗滤液处理系统流程
渗滤液收集池→提升泵→调节池（1台+1台小的事故池）→厌氧给水泵→厌氧式污泥调节池（1台）→A池→O池→沉淀池→循环泵→管式微滤→STRO→STRO
（2）光大生物质一体化灵璧发电项目垃圾渗滤液处理系统流程
渗滤液收集池→提升泵→沉淀池（自流）→调节池（2台）→厌氧给水泵→内外循环厌氧反应器IOC罐（2台）→A池（2台）→O池（2台）（A/O池为敞开式）→循环泵→管式微滤→NF→反渗透，见下图
管式微滤 纳滤
高压反渗透 STRO/DTRO
垃圾渗滤液处理系统除上述主系统外，还包括污泥处理系统、A/O加热系统系统、厌氧降温系统等辅助系统。
3垃圾渗滤液相关系统设备布置
垃圾渗滤液相关系统设备主要包括渗滤液收集和处理系统设备；
（1）垃圾渗漏液收集系统设备
渗滤液收集系统设备包括收集池和提升泵，设备需布置在垃圾卸车平台底部一侧的-6米位置，沿垃圾储存池设置渗滤液收集涵道，端头设置3米深的收集池，由提升泵送至渗滤液处理站进行后续处理，需注意的是，收集涵道和收集池需考虑相关的检修通道。
（2）渗滤液处理系统设备
垃圾渗滤液处理系统为一独立构筑物。垃圾渗滤液处理设备主要分为2块，渗滤液生化处理系统设备和膜深度处理系统设备。
1） 生化处理系统设备
渗滤液生化处理系统多为部分地下或全地上钢筋混凝土水池，如长丰垃圾发电项目调节池为地下3米，地上6米的钢筋混凝土水池，光大生物质一体化灵璧发电项目调节池以及厌氧池为全地上结构。调节池以及厌氧池为全封闭，以防臭气外泄，A/O池可以根据环境温度以及系统要求进行适当敞开，如灵璧垃圾渗漏液处理A/O池为完全敞开，实地踏勘，周边无较大异味产生。渗漏液调节池容积需满足为10~15天渗滤液产出量，其余系统根据相关设备要求选型。垃圾渗滤液调节池、厌氧处理系统和A/O池连续布置，并需设置沉淀池以及生化系统污泥处理系统，污泥经过浓缩，脱水后可输送至垃圾池内，随垃圾焚烧。
长丰垃圾焚烧发电项目垃圾渗滤液生化处理设备外观
光大生物质一体化灵璧发电项目渗滤液生化处理设备外观
2）膜深度处理系统
渗滤液膜法深度处理车间布置在生化处理车间的端头，多为2层布置，1层主要布置超滤、纳滤、反渗透以及相关辅助设备，2层主要布置控制室以及配电室，二层的层高与生化处理处理车间顶部一致，方便检修。
经过膜深度处理系统处理后的产水回用于主机循环水的补水，浓水可进行锅炉回喷、石灰制浆、出渣系统回用、飞灰固化系统。
通过对上述项目的实地调研，对垃圾焚烧发电以及生物质发电项目相关水处理系统配置以及设备布置建立了一定的认识，为今后相关项目的设计提供了一定的指导作用，但是，生物质燃烧发电特别是垃圾焚烧发电项目，由于垃圾渗滤液处理系统的设计对电厂化学专业设计领域跨度较大，要注意的事项较多，如处理系统的选择、设备布置、臭气收集的配合都是今后相类似项目需要重点研究的。需要特别指出的是，目前多数垃圾焚烧发电项目建在南方，而我院目前参与的垃圾焚烧发电项目地处北方，由于气候差异的问题，对渗滤液处理系统的选择以及布置产生的影响，以及相应的室外生化系统保温措施等，都需要在后期相关项目的设计工作中重点考虑。
