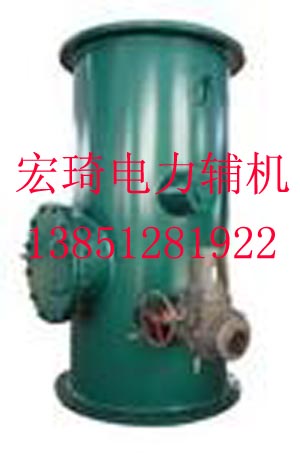

收球网是胶球清洗系统的关键设备，它的功能是把胶球从冷却水中分离出来，且保证不漏球、不卡球。收球网安装在冷却水出口管段上，从凝汽器流出夹带胶球的水经过收球网时，球被回收并由引出管从收球网中引出。收球网的栅格网板可以转动，在胶球循环运动时网板置于“收球”位置，在不投运胶球清洗时网板置于“反冲洗”位置，此时网板上的杂物被水冲走，同时又减少网板的水阻。给水泵汽轮机凝汽器胶球清洗装置用途：胶球清洗装置向凝汽器水侧投入比凝汽器换热管略大的胶球，胶球通过凝汽器换热管，将沾污在凝汽器换热管内壁的污物清除，以提高换热管的换热系数，从而提高凝汽器换热效率，降低给水泵汽轮机背压，提高整体效率

1.1 单板式收球网（SD型）

SD型单板式收球网在保持了原有收球网相对稳定性的基础上，在内部网板及下部出球口处进行了针对性的改进设计，使得网板呈整体式结构，采用隔圈、螺杆压紧式结构，保证各栅条间的距离及整体的强度，不夹球、不变形；出球口加装了一套“压顶装置”防止网板经长期运行产生变形与出球口贴合不牢。

1.2 双板式收球网（SQ型）

SQ型收球网是一种最新型收球网，具有以下特点：

①改变收球网的结构型式，收球时，网片呈“V”型，杂草、杂物及胶球集中于网片底部，有效地克服了跑球、卡球现象。不收球时，网片呈“A”型状，可以对网片进行反冲洗。

②采用强制性回收胶球机构，把胶球及杂物直接送到胶球泵入口处。

③去除了关断阀、调节阀等活动部件，使其结构简单，操作方便且体积也比原来的收球网缩小了1/3。

④由于采取了强制回收，所以对胶球泵出力要求不高，且不受流速、流量大小的影响，胶球回收率可达95%以上。

    胶球清洗装置的安全可靠，所有传动机构应灵活可靠，胶球清洗装置能够按照投运程序自动运行和手动运行，具有适应给水泵汽轮机各种工况正常运行的能力。胶球清洗装置投运时，所有胶球在凝汽器水室中分布均匀的进入凝汽器不锈钢管中，对管子内壁进行有效的清洗。胶球清洗系统收球率大于95%。胶球清洗装置运行方式为24小时连续运行，收球率的测试方法是运行24小时，收球半小时，收球数与投球数的比值。
