隐臂式固定煤粉取样器主要有下列几部分组成：

1、取样管—伸入煤粉管道中，取样口朝向煤粉气流来向，煤粉由此进入取样器。取样为多点取样。

2、取样瓶—将旋风分离器分离出的煤粉样品集中存放，供标定用。

3、旋风分离器—将气粉混合物进行固气分离，煤粉因重力作用被旋转气流甩到器壁，再靠重力作用落入积粉器。分离后的气体沿中间路线上升顶部，从顶部出气口排出，经射器抽气器抽吸重新送入煤粉管道，实现煤粉和气体的分离。

4、连接活接头—以便组装时方便。进气短管—接压缩空气用。

5、压缩空气控制阀—控制压缩空气的开关。压缩空气调压阀—调整此阀，可控制压缩空气的压力流量，控制取样的速度。使其实现等速取。

6、射器抽气器—用压缩空气作为动力，使取样管、旋风分离器、取样瓶产生负压，让煤粉顺利进入旋风分离器中进行固气分离。

7、吹扫阀—压缩空气进入煤粉管道经过此阀。取样操作杆—操作此杆可以将取样管展开或隐藏。

8、取样阀—开关此阀可以控制取样或吹扫取样管，以防取样管堵塞。

9、外壳体—安装在煤粉管道上，不取样时取样管隐藏在其中。

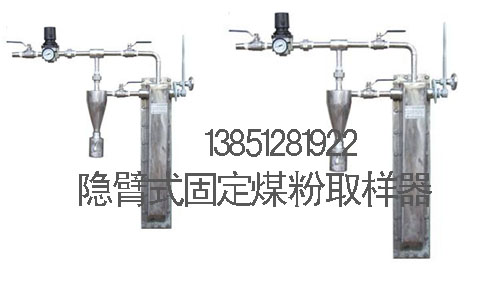

    隐臂式固定煤粉取样器概述

    隐臂式固定煤粉取样器，是用于正压直吹式制粉系统一次风送粉管道上煤粉取样专用设备。在磨煤机日常运行中，磨煤机研磨件的磨损、煤种、块度的变化，煤粉细度将产生较大的变化，直接影响锅炉燃烧效率，增加发电成本，因此定期对煤粉细度取样检测，当煤粉细度超过设计值时，及时调整、更换磨煤机研磨件或调整分离器折向门开度，以实现煤粉细度达到设计要求。

    隐臂式固定煤粉取样器产品特点及结构形式

    该煤粉取样器产品是利用压缩空气为动力，使取样管、分离器、取样瓶产生负压来抽吸煤粉达到取样目的，并可利用压缩空气吹扫取样管避免取样管堵塞的问题。设备上备有压缩空气调压阀，可通过该阀调整压缩空气的压力、流量来控制取样速度和实现等速取样。使取出的煤粉具有代表性。取样管采用隐臂式设计，不工作时取样管垂直隐藏在煤粉管道外侧，避开煤粉气流对取样管的冲刷，大幅度的提高取样管的使用寿命。

    隐臂式固定煤粉取样器性能特点

（1）产品整体采用不锈钢制作，外观整洁小巧，整体使用寿命长。

（2）结构简单，无机械运动元件，免维护。取样简单方便，

（3）采用多点、等速取样，取出的煤粉样品具有代表性。

（4）可采用压缩空气吹扫取样管，避免煤粉堵塞取样管。

（5）固定安装在煤粉管道上，密封严实，无一丝煤粉泄漏，对工作环境不污染。

（6）取样管使用时置入煤粉管道内，取完煤粉样品后可以隐藏在煤粉管道外，避免煤粉气流的冲刷，使用寿命长。

（7）一人即可操作，操作人员劳动强度小。
