一、概述

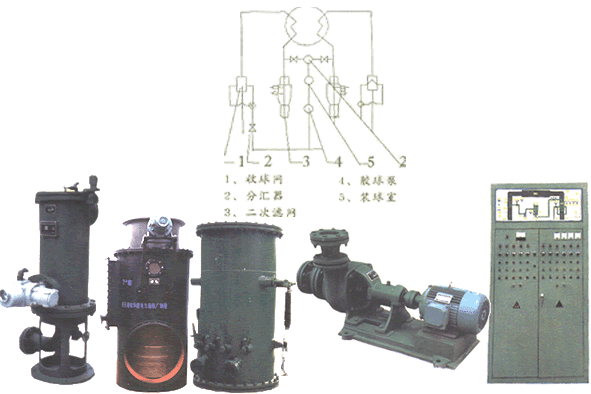

    凝汽器胶球清洗装置由收球网，胶球输送泵，装球室，控制器，胶球及阀门管路等部件组成。它借助水流的作用将大于凝汽器冷却管内径的清洁胶球挤过冷却管，对冷却管进行反复擦洗。该装置可在机组不用停机、不减负荷的条件下，胶球在线清洗凝汽器冷却管内污垢及带出杂质，提高凝汽器内冷却管清洁度，提升凝汽器真空度和汽轮机热效率。胶球在线清洗装置可按您的需求随时投入胶球自动清洗状态，始终保持凝汽器冷却管内的清洁，提高发电厂的经济效益，保障机组安全的运行。
本产品主要组成部件二次滤网和收球网是当前最先进的两种型式，它具有以下特点：
    ①设计先进结构合理，性能稳定可靠
　　②操作方便
　　③胶球回收率高（≥94%）
　　④二次滤网过滤能力强

二、凝汽器胶球清洗工作原理
    胶球清洗装置的关键设备是收球网，其效果决定于收球率，而收球率又决定于收球网的完善度。过去，收球网有SL型与SF型等种类，实践证明这类收球网效率低，胶球损失大，主要表现在：收球率低而不稳、严密性差、卡球等；胶球泵出力不足时，收球率明显下降；收球网水力工况不稳时，收球率也明显下降。
我公司针对现有收球网的上述缺点，根据循环水进出管的直径大小，设计了单板式SD型收球网（适用于公称直径≤DN900的母管中）和“V”型双板式SQ型收球网（可用于公称直径≥DN800的母管中）两大系列。
1.1 单板式收球网（SD型）
SD型单板式收球网在保持了原有收球网相对稳定性的基础上，在内部网板及下部出球口处进行了针对性的改进设计，使得网板呈整体式结构，采用隔圈、螺杆压紧式结构，保证各栅条间的距离及整体的强度，不夹球、不变形；出球口加装了一套“压顶装置”防止网板经长期运行产生变形与出球口贴合不牢。
1.2 双板式收球网（SQ型）
SQ型收球网是一种新型收球网，具有以下特点：①改变收球网的结构型式，收球时，网片呈“V”型，杂草、杂物及胶球集中于网片底部，有效地克服了跑球、卡球现象。不收球时，网片呈“A”型状，可以对网片进行反冲洗。②采用强制性回收胶球机构，把胶球及杂物直接送到胶球泵入口处。③去除了关断阀、调节阀等活动部件，使其结构简单，操作方便且体积也比原来的收球网缩小了1/3。④由于采取了强制回收，所以对胶球泵出力要求不高，且不受流速、流量大小的影响，胶球回收率可达95%以上。该型号的收球网由筒体、栅网板、电动推杆、螺旋输送机构等部件组成，收球时，栅网板呈“V”型，胶球杂物及水垢等沿栅网板表面下滑到收球网底部，并被螺旋机构强制送到胶球引出管，由胶球泵抽吸至装球室进行下一轮清洗。不收球时，利用电动推杆，曲柄机构使栅网板呈“A”型，此时既可以减小水阻，又可以利用水流对栅网板进行反洗，使遗留在栅网板上的杂物被水流冲去，保证收球效率。
三、凝汽器清洗-胶球在线清洗系统应用：
    用冷却水为冷却介质的场合，换热器、凝汽器总会不可避免地遇到结垢、腐蚀、污垢沉积等问题， 此前，只有采用停机清洗的办法，通常是停机后对换热设备进行人工清洗，这样做非常麻烦，而且不能保证设备运行时维持工况，还会对换热设备造成一定的损伤。 胶球清洗系统在冷却水进口注入直径稍大于换热管内径的胶球。冷却水流迫使胶球通过换热管。由于胶球的直径稍大于管道内径，当胶球通过换热管时，就会不停的擦洗沉淀物，带走水垢，淤沙，水垢和微生物。胶球由冷却水出口处的收球网截留并由胶球泵收集到胶球循环装置，再次注入系统，重新开始一个清洗流程。胶球清洗系统在换热器运行时对换热器进行连续的在线清洗，使凝汽器性能和热交换率持久保持最隹效率。胶球的直径稍大于管道内径，当胶球通过换热管时，就会不停的擦洗沉淀物，带走水垢，淤沙，水垢和微生物。胶球由冷却水出口处的收球网截留并由胶球泵收集到胶球循环装置，再次注入系统，重新开始一个清洗流程。
