冷凝器在线清洗装置配置参数表
2016/1/26 10:57:03 字体：
大 中 小 浏览

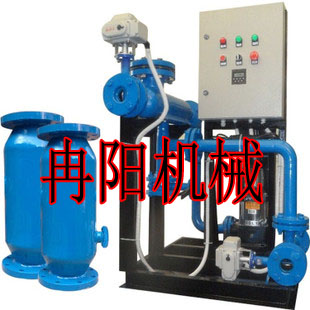

828一、冷凝器在线胶球清洗装置的部件：
1、装球器：装球器是用于装球、取球、观察胶球运行状况的装置。此装置设置有足够的容积，保证海绵胶球有回旋的余地。
2、收球器：收球器安装在冷凝器出水管道上，用于将胶球从冷却水中分离并收集起来，再由胶球泵将胶球送至装球器。收球器具有收球率高、水阻小、适应性强等优点。收球器设计有检修手孔，或设计结构方便清污检修。收球器滤网的材质采用不不锈钢或等同的光滑、耐腐蚀的金属材料。收球器的过滤孔径不小于3mm。
3、分汇器：采用优质铸钢焊接而成，配有透明的观察窗，能够直观的观察到胶球的运行情况及质量状态。合理分配胶球的去向，确保凝汽器两侧的清洗几率，杜绝了因循环水两侧压差过大引起的胶球只清洗一侧的可能。
4、胶球泵：采用单吸卧式离心泵，具有不损球、不堵塞、运行平稳、使用寿命长等优点。泵的通流部分可以采用不同性能不锈钢制造，适用于以不同水质为冷却水源的空调系统。轴承采用SKF。
5、发球器：喷球器把清洗胶球喷射入冷却水管线的入口，实现了良好的胶球分配，保证每一个冷却管都有近似相等清洗的机会和频率。发球机应有排气和排水机构，应有加球和放球机构。
6、分汇器：配有透明的观察窗，能够直观的观察胶球的运行状况。

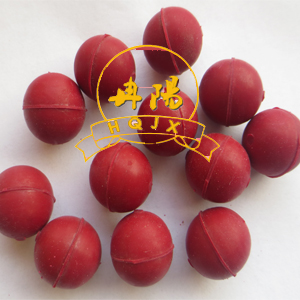

7、清洗胶球：胶球耐磨，质地柔软富于弹性、材质均匀，气孔均匀贯通。干态胶球直径误差不大于公称直径的±2%且不超过±0.2mm。湿态胶球视相对密度为1.00~1.15，在使用期内及5-45℃水温下胶球直径胀大不超标且不老化，湿态胶球直径比冷凝器换热管的内径大1-2mm。胶球耐腐蚀，在寿命周期内性能不变。
8、程控系统： 采用PLC控制，PLC采用西门子品牌，触摸屏品牌与PLC一致。根据需要灵活设定清洗频率。装置能接入空调控制系统。
