凝汽器胶球清洗装置收球网的设计直接影响收球率

2016/1/21 20:01:43　字体：大中小　浏览 828

胶球清洗装置：由胶球泵、装球室、投球管组、旋转自清洁收球网和控制球阀等组成。胶球清洗装置向凝汽器水侧投入一定数量的胶球，胶球反复多次通过凝汽器换热管擦洗换热管内壁，使得换热管内不易生成污垢，并将沾污在凝汽器换热管内壁的污物清除，以提高换热管的换热系数，从而提高凝汽器换热效率，降低汽轮机背压，提高汽轮发电机组的整体效率。

胶球清洗装置收球网的设计

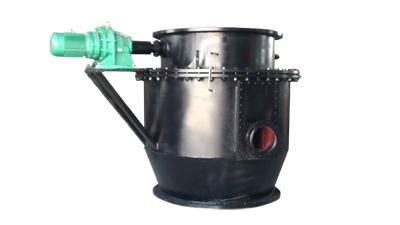

    收球网结构为固定网式，网板采用冲孔不锈钢板组焊结构，收球网呈倒锥形布置，网孔尺寸为：6-8mm（根据客户需要定制）。收球网的设计具有良好的水力特性，以防止网板在水流冲击下振动，收球网的设计保证不堵球，不跑球。网板可以承受的最大压差为0.04MPa (4mH2O)。
    1、收球网及壳体有足够的刚度，承受管道作用力不变形，不影响收球网的正常运行。
    2、收球网的清洁由安装有钢丝刷的旋转清扫叶片完成，由电机减速机驱动。
    3、收球网旋转清扫叶片主轴承运行灵活、无卡涩。
    4、收球网和循环水管道采用法兰连接。
    5、收球网上设2个DN500回转盖人孔。
