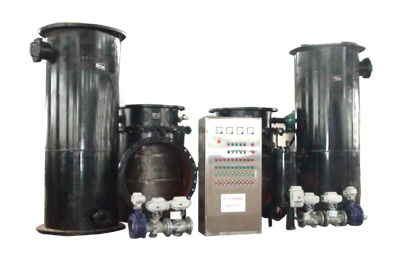

一、胶球清洗装置的组成部分
     1、二次滤网：二次滤网是冷却水净化的主要设备，它清除了大于Φ6以上的一切杂物，对确保凝汽器循环水系正常工作，确保胶球清洗系统正常工作起到了关键作用。
    二次滤网由电动机、减速机、转动轴、大链轮、小齿轮、滤网芯，壳体主组成。
    循环水从人口进入滤网，大于6MM的污物被压附在滤网筒外围，启动电机，网芯旋转，污物通过集污箱时，被刮污板挡下，开启排污阀，压力水从网芯内向网芯外反冲洗，污物随水流排出滤网。
    二次滤网是WE型、PE型、EDF型HF型二次滤网的升级产品，主要特点：1．刮板刮污，压力水从网内向网芯外反冲洗。2．通流面积大，不易形成大网阻。3．转动部件采用不锈钢材料，消除易锈损坏小齿轮断轴现象。

     2、收球网：收球网是胶球清洗系统中的关键设备，它安装于凝汽器出水管段上，它的作用是把胶球从冷却水中分离出来，且必须具备不漏球、不卡球的性能，球被回收后由引出管从收球网引出打回装球室。

    我厂生产的收球网是目前最先进的结构形式，它的栅网板可以转动；在胶球装置投运时，网板处于收球位置，在不投运清洗装置时，该栅网板可旋转到与水流方向一致的位置；既减少水阻又起到清除栅板上杂物的作用。网板的转动定位由电动执行机构执行(小型收球网为手动控制)。栅网板到位与否是保证收球网收球效率的关键之处。

    3、装球室：装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置；它由外壳、漏斗、切换阀等组成，并配有观察窗、放气、放水电磁阀门等。
    4、胶球泵：它是胶球清洗系统中使胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损小等优点。

    5、分汇器：分汇器是一个三通(管)阀。通过其中导向板的切换可使球进入需要清洗的一侧凝气器中。它也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。

二、胶球清洗装置安装说明和注意事项
   1、胶球清洗装置投运前，首先对凝汽器水室及铜管内壁硬垢清除干净，铜管有裂纹和内径变形的一一更换，以便胶球畅通无阻。
   2、对凝汽器的任何死角部位一一封堵，防止胶球躲藏，影响清洗效果和胶球回收率。
   3、系统管路布置宜简单、短直、弯头数量尽可能减少。
   4、理选用胶球泵，要有足够的流量，出口压力要略大于循环水压力(约0．02MPa以上)。
   5、期检查装球室胶球数量，不断补充、满足清洗要求。
   6、期检查收球率，如：回收率过低，可检查以下三个方面：
    a．收球网栅板是否处在收球位置，且是否到位。
    b．凝汽器水室是否有杂物，堵塞冷却管口，阻碍胶球的通过。
    c.球泵出口压力是否正常。
