除氧器是锅炉给水回热系统中不可或缺的设备之一,其主要作用是除去锅炉给水中的氧气和其它不凝结气体,以保证给水的品质。除氧器由除氧头和除氧水箱两部分组成。除氧器水箱用以保证锅炉有一定的给水储备量,但是水位太高可能淹没除氧头,影响除氧效果。因此,除氧器就需要设置-种能将水位控制在一定高度的装置以达到控制水位的目的。
如图2所示,溢流水封装置的工作原理如下:
1)除氧器投入前,溢流水封装置须注满水,以使溢流水封装置内跟除氧器溢流口相连的溢流管口被溢流水封装置里的水封住,保证不与大气相通。正常运行时除氧器在工作状态下进行热力除氧,当水箱水位升高超过溢流口到达溢流水封装置动作值时,水封简内的水被压出,多余的水经溢流水封装置的溢流管溢出,以保证水箱降至正常水位。
2)当除氧器内压力升高能使水封装置内的水溢出时,即水封装置动作,先将水封装置的溢流水封装置内存水压走,然后由此通道将超压的蒸汽排出,起到防止除氧器超压作用。有一根接在水封简的除盐水管,就是在水箱超压动作后,恢复正常压力时用的,由于水封简里的水位因超压被排走后,除氧器溢流口与大气接通,会从水封筒的溢流管冒汽,此时就得通过此除盐水管向水封简里注水,以保证水封筒里水位,使其恢复正常水封作用,封住除氧器溢流口。另外,在初次启动除氧器时,可往水封简里注水,以助除氧器内减压。
目前，广泛采用溢流水封装置来防止除氧器水位过高。溢流水封装置的作用有:
(1)防止外界气体进入除氧器;
(2)当除氧器内的液位高于高5安全水位时,多余的水可以通过溢流装置排出;

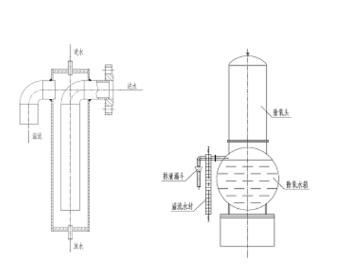

(3)当除氧器内的蒸汽过多而使除氧器内部压力超过正常工作压力时,多余的蒸汽可以通过溢流装置排出,使除氧器泄压,防止除氧器因超压发生危险。溢流水封装置结构及安装图如图
1、图2所示。
三、防止除氧器水位过高的方法比较:
1.除氧水箱水位的上限可以利用除氧水箱水位出水调节系统进行控制,当除氧水箱水位上升到一定高度时，自动调节阀动作,排出除拿水箱内多余的水。这种控制水位上限的方法有以下几种缺点:
(1)增加投资成本,除调节阀价格较高外,还需设置旁通管路阀门及调节阀前后关断阀门;
(2)调节阀发生故障时需要检修及更换阀门,增加了工作量,并增加了运行成本。
2.通过除氧器溢流管水封装置控制除氧器水位上限的方法,具有以下优点:
(1)节约投资成本,此种方法不但省去了调节阀门及与调节阀门相关的几个阀门,还可以节省除氧水箱的安全阀及放散管道;
(2)节约运行成本,如利用调节阀调节水位上限,需要定期检修,而且调节阀有一定的使用年限,到达一定年限的时候需要更换阀门。
(3)具有一定可靠性,当除氧水箱水位到达除氧水箱溢流管管底时,水就会通过溢流水封排至排水管道,而且外部气体不能进入除氧水箱。
(4)通过调节溢流水封内水位高度,控制除氧器内压力。除氧器内气体一旦高于水封高度时,气体将冲破水封排入大气,降低了除氧器的危险性。
四、结论:
因此,除氧器溢流水封装置被广泛应用于锅炉给水回热系统中,保证了除氧器的正常运行,从而给锅炉的正常运行提供必要的保证。
