凝汽器是发电厂重要设备之一，铜管在长期运行过程中，管内壁易结垢，传热效果会显著降低，进而影响发电机组的效率和出力。
凝汽器胶球清洗装置是目前国内外常用、有敬的清洗凝汽器铜管的方法，它能在机组正常运行过程中清洗铜管.经常保持凝汽器铜管清洁度是提高机组效率简单、有效的办法。
1、工作原理

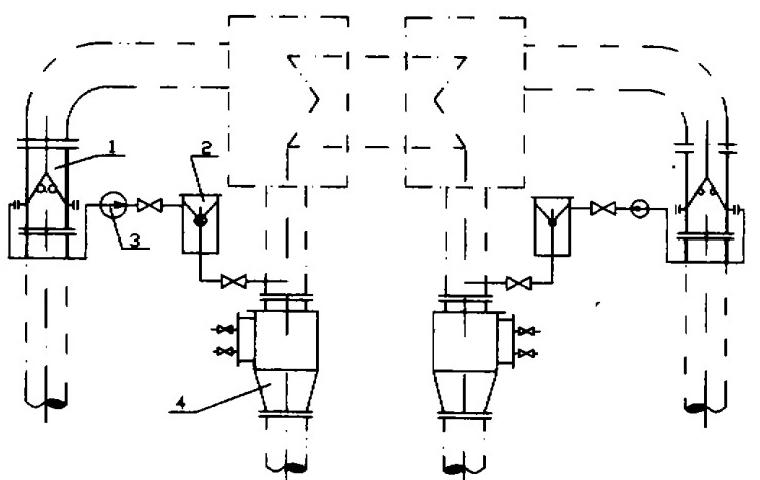

胶球清洗系统如图1所示。胶球泵将胶球与水送人凝汽器循环水进水管中，胶球随同循环水进人铜管。在通过铜管时，因胶球外径比铜管大，会受压变形将铜管内壁措一遍、凝汽器出水管中装有收球网，胶球离开铜管后，在收球网中被从水中分离出来，再经过加球室.进入胶球泵打回凝汽器中，继续循环冲洗。
图1胶球清洗系统
通常，每次清洗所加胶球数为凝汽器一个流程铜管数的1/10,根据水质污脏程度，每次清洗时间可安排为0.5～1h,每天一次或每班一次：对闭式循环结硬垢的电厂根据实际情况可增加清洗次数和时间为了防正凝汽器管板上堆积垃圾而影响胶球的循环，在凝汽器的进口还必须设置二次滤网。
加球和取球均在加球室内完成、胶球清洗装置系统中的胶球泵.其叶轮具有特殊于一般离心泵的形状，在输送胶球时不易卡球，也不会打坏胶球。
2、凝汽器胶球清洗装置设备介绍
我所70年代初期就组织人力对凝汽器胶球清洗装置开展了许多科研工作。
2.1胶球试制
根据运行要求、胶球应其有柔软、足够的弹性，在水中不发涨，内部小孔相通且不太致密、吸饱水的比重与水相同等特性当时在有关橡胶研究所的协作下，经过1:百次不同配方及工艺的试验，后试制出性能基本上能满足要求的胶球。今年、我们又攻克了去皮工艺，去了皮的海绵球，其内部的空气易于被排出，迅速吸饱水的球，其比重与水一样，能保证每根管子的通球数大致相同。目前从各种指标分析，我所生产的胶球已接近德国生产的胶球水平。
2.2收球网

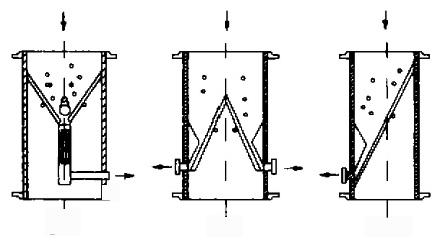

收球网我所生产I型、Ⅱ型两种结构，应该讲.Ⅱ型结构更简单，工作更可靠、大机组配用Ⅱ型双网板，小机组(φ700及以下)配用单网板，网板型式见图2.
2.3二次滤网

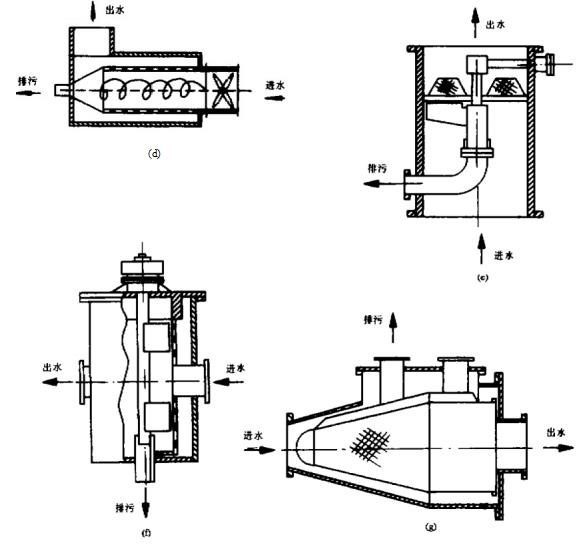

我们曾试制了固定外旋式，带蝶阀外旋式，翻板反冲洗式，内旋式，多种负压反冲洗式等各种型式滤网。目前，我们在机组上均配用负压反冲洗式二次滤网，小机组上也可用内旋式滤网滤网形式见图3。
(a)固定外旋式(b)带蝶阀外旋式(c)翻板式反冲洗(J)内旋式(e)负压反冲洗Ⅱ型(f)负乐反冲洗四型(g)负压反冲洗I型负压反冲洗二次滤网大的优点是运行可靠，反冲洗效果好，且流动阻力小，可降低循环水泵耗功，较之其它形式滤网应优先被使用：
3、控制设备
我所自动控制室生产的各种胶球清洗装置控制柜，可满足用户对胶球清洗装置运行时要求程序控制，远方操作式需配有计数器以检测胶球运行情况等要求。
4、结束语
积我所长期来对胶球清洗装置的试验研究及制作加工、调试运行的经验，我们愿诚意为国内外电厂提供质量优良的各类机组胶球清洗装置设备及周到的现场服务工作。
