正确安装胶球清洗装置系统提高经济效益

      正确安装胶球清洗装置系统提高经济效益，供热抽汽式汽轮机，由于循环水将大量杂质带入凝汽器，使凝汽器铜管传热效果降低，真空恶化。每年春末夏初长江涨水季节，凝汽器污垢加剧，人工清理频繁，直接影响汽轮机的安全经济运行。

      2005年10月，我厂在*1汽轮机凝汽器装设了胶球清洗装置，经过一年来运行实践证明，该装置性能良好，收球率达95%以上，操作方便，运行安全可靠，取得明显经济效益。

二、装置简介

      胶球清洗装置(图1)是由二次滤网系统和收球网系统二部分组成。

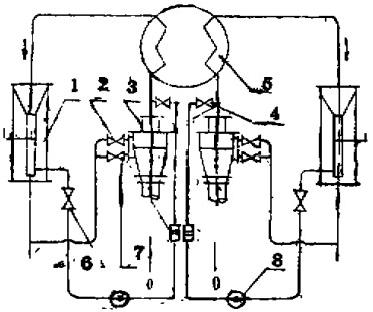

      1、收球网 2、装球室 3、二次滤网 4、球阀 5、冷凝器 6、球阀 7、液压闸阀 8、胶球泵

(一)二次滤网系统

      二次滤网系统是防止循环水中脏污杂物堵塞凝汽器铜管、保证胶球正常投运的配套系统。该系统由二次滤网、液压操纵站、电器开关箱、液压闸阀、油马达、油箱、齿轮油泵及油管路组成。运行时，当滤网表面脏污、水阻增大，必须进行排污。整个排污过程是由电器控制、液压传动操纵油马达带动二次滤网网芯以4～5转/分缓慢转动；同时，液压操纵开放排污阀，利用排污槽区间滤网内外压差进行反冲洗5～10分钟，二次滤网表面脏污杂物全部排入循环水出水管中。

(二)收球网系统(如图2)

      收球网系统是由胶球泵、球阀、收球网、收球管、装球室和胶球组成。用吸水后比重与水相近的海绵胶球投放进装球室，当进行胶球清洗工作时，先将收球网网板切换到收球位置，打开装球室两端球阀，然后操作电器箱启动胶球泵，胶球即混和在略高于循环水压力的流水中由凝汽器进水室压入管中。由于胶球进口管朝下，胶球能均匀地分到各铜管。海绵胶球是一个多微孔柔软弹性体，较小的压差就可以穿过比它外径小1～2毫米铜管内径。胶球每经铜管一次，就等于对铜管壁抹擦一次，清除了铜管内污垢。胶球继而随水流向循环水出水管进入收球网，在网壁阻拦下进入网底再由胶球泵进口负压的作用下经过胶球泵，重新回到装球室，这样不断重复上述运动。胶球对铜管内壁多次抹擦清洗，保证了凝汽器的清洁度。

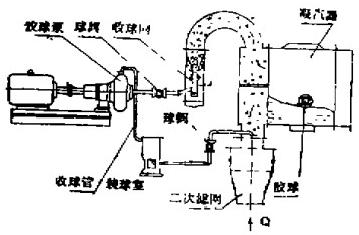

图2收球网系统图

三、胶球清洗装置投用要求

      胶球清洗装置能清除凝汽器铜管内脏污和结垢，使凝汽器铜管保持良好传热性能。但如果安装操作管理不当，就可造成逃球，收球率低，清洗度差，油泵打不上油，液压传动系统卡涩等问题，非但不能取得预期效果，有时甚至降低机组运行的安全性和经济性。经过一年投运实践，认为要用好该胶球清洗装置必需注意以下二个方面：

(一)胶球清洗装置安装中注意事项

      1.凝汽器两端水室死角部分用5mm铁板焊牢，使之与循环水流道隔开，迫使胶球流过铜管。

      2.二次滤网进口循环水管中一切脏污杂物必须清理干净，尤其是较大杂物，防止滤网被杂物卡涩；

      3.凝汽器所有铜管应清理畅通无阻；

      4.安装在凝汽器进水室中的进球管口注意方向朝下，不得偏向一边；

      5.液压操纵系统中油箱、油管必需清理干净无任何灰沙，然后再加注#30透平油；

      6.齿轮油泵出口要加装排汽管，防止油泵打不上油；

      7.收球网安装位置要考虑操作维护方便，管道系统布置简单、短直、接头弯头数量尽可能少。

(二)胶球清洗装置运行管理注意事项

      1.胶球清洗装置要设人管理，定人定时操作；

      2.二次滤网一旦被杂物卡涩，应及时排除故障，此时可适当调大油压使滤网作正反两个方向来回转动，务必使杂物排出；

      3.液压排污闸阀阀杆应保持清洁，防止灰沙卡涩，一旦卡涩应及时处理；

      4.海绵胶球按凝汽器铜管数量的10%进行投放较佳，一般六个月更换一次，夏季三个月更换一次；

      5.进行胶球清洗时应注意操作顺序，收球网要切换到投球位置，以防逃球；

      6.当凝汽器水室需检查时，应先行收球操作，再将水室放水阀打开，以防逃球。

四、安装胶球清洗装置经济效果

      投用胶球清洗装置后不但提高了凝汽器真空，减小端差，使汽轮机排汽温度降低。同时，根绝了冷凝器半侧运行，半侧清洗的异常运行方式。大大减轻了检修人员劳动强度。

      我们将1汽轮机在安装冷凝器胶球清洗装置前后相同运行工况下进行经济分析。2005年和2006年8月28日*1汽轮机运行参数如下表：

日期 电负荷

KW 热负荷

t 排汽量

t 凝汽器真空mmHg 循环水进水温度℃ 端差

℃

2005年8月28日 42 41 106 692 29 5

2006年8月28日 42 41 106 700 29 4

      由上表可看出，由于*1汽轮机凝汽器安装了胶球清洗装置后，在相同运行工况下，因为汽轮机终压降低，凝汽器真空提高，每年可多发电为：△W=0,00136△P·Ne·K·C=0.00136(700-692)×5×10?×0.9×7×103=3427200KW·h式中：△P——汽轮机终压变化值Ne——汽轮机额定负荷K汽轮机终压降低0.01绝对大气压为额定功率增加的百分数，选取0.9C——汽轮机每年运行时间取7000小时，胶球泵每年耗电量为：N?=2N·t·n-2*4×0.5×300-1200kw·hN——胶球泵电机功率4kwt——胶球泵每天运行时间取n——胶球泵每年运行天数取齿轮油泵每年耗电量为：0,5小时300N?-2N·t·n-2-5.5×0.25×300-825kw·hN——齿轮油泵电机功率5.5kwt——齿轮油泵每天运行时间取15分钟n——齿轮油泵每年运行天数取300每年*1汽轮机实际多发电为：△N=△W-N?-N?=3427200-1200-825=3425175kw·h若每度电按0.08元计算，每年可获利为3425175×0.08=274014元该胶球清洗装置总投资费用10万元、则其成本回收年限为：

五、使用胶球清洗装置经验

      1、通过一年的应用证明，胶球清洗装置运行安全可靠，操作方便，经济效益显著,适合发电厂5万千瓦容量机组凝汽器配套装置。

      2、该胶球清洗装置现场应用必须采取人管理，人操作，定人定时定责，如采取分班操作，损坏设备，责任不清，很难维持长期投用。

      3、收球网网板切换机构及球阀手动操作劳动强度较大，如能改为液压操纵切换，将更乐意被生产操作人员应用。

      4、二次滤网设计水卫为400mm水柱，水力损失偏大，为了获得更大的经济效益，其结构应作进一步改进。
