胶球清洗装置汽机凝汽器机组冷却管系统分析图说明

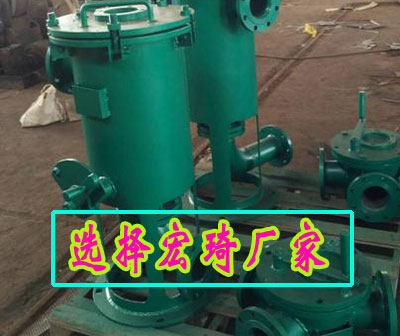

    胶球清洗装置汽机凝汽器机组冷却管系统分析图说明，我公司生产的一种用于核电机组的凝汽器胶球清洗装置系统。

    在核电站，核电机组中的凝汽器使用后会在其冷却管(也称“钛管”)形成污垢，长期下去，会使凝汽器的真空度恶化，影响凝汽器的性能。通常采用人工清洗凝汽器，由于人工清洗只能在停机维修时有限的清洗凝汽器，因此无法保证凝汽器在整个运行周期内的清洁度，并且人工清洗无法清除微小污垢和油垢，清洗时容易拉毛管壁，对钛管的损伤比较大，降低了钛管的寿命。

    新型要解决的技术问题在于，针对现有技术不能在凝汽器运转过程中清洗，清洗效果不好且会损害冷却管的问题，提供一种用于核电机组的凝汽器胶球清洗装置系统。

新型解决其技术问题所采用的技术方案是，构造一种用于核电机组的凝汽器胶球清洗装置系统，胶球清洗装置系统包括内置有多个冷却管的凝汽器，系统还包括胶球泵、装球室、注球管、收球网和多个胶球，胶球泵与装球室连接，装球室与注球管连接，多个胶球装在装球室中，并通过装球室及注球管进入到冷却管中，胶球的直径大于冷却管的内径，胶球从冷却管出来后进入到收球网进行收集。凝汽器胶球清洗装置系统还包括多个胶球分配器，胶球分配器连接装球室与注球管之间，胶球分配器还连接收球网与胶球泵之间。

    新型通过胶球随凝汽器进水口进入到凝汽器的冷却管中，由于胶球的直径大于冷却管的内径，能带去冷却管中的污垢，达到清洗冷却管的目的，由于凝汽器进水能带动胶球进入冷却管，因此可在凝汽器运行过程中进行清洗，由于胶球随凝汽器循环水能进行循环清洗，清洗效果好，并且胶球具有弹性，不会损害冷却管。

附图说明

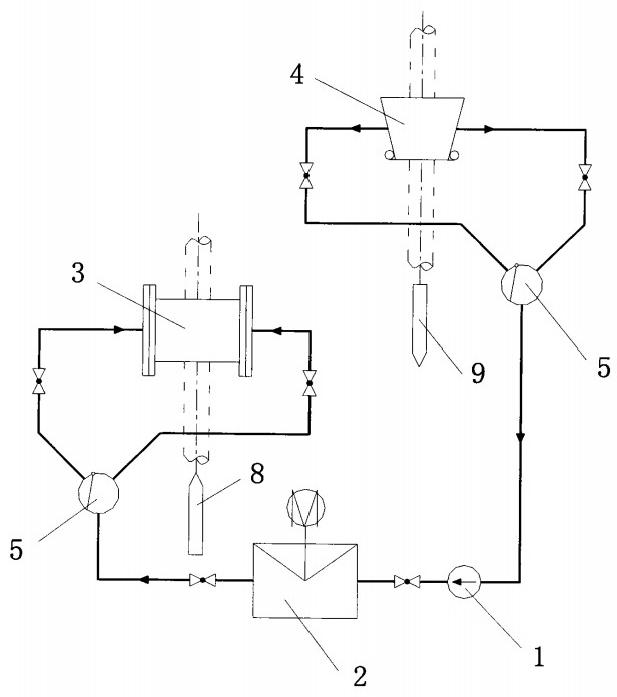

图1是新型中用于核电机组的凝汽器胶球清洗装置系统；

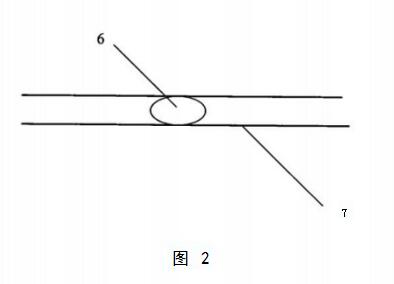

图2是新型的一个实施例中胶球进入冷却管中的示意图。

    如图1和图2所示，新型用于核电机组的凝汽器胶球清洗装置系统，包括内置有多个冷却管7的凝汽器、胶球泵1、装球室2、注球管3、收球网4和胶球分配器5,胶球泵1与装球室2连接，装球室2通过胶球分配器5与注球管3连接，收球网4通过胶球分配器5与胶球泵1连接。系统运行时，胶球6装入装球室2中，胶球泵1将胶球6送入到注球管3中，胶球6从注球管3出来后，会与从凝汽器进水口8进入的循环水一起进入到凝汽器的冷却管7内。如图2所示，由于胶球6的直径大于冷却管7的内径，在冷却管7中胶球6被挤压，胶球6随循环水通过冷却管7时就会带走冷却管7内壁的污垢，从而达到清洗的目的。

    循环水随带着胶球一起从凝汽器出水口9出来，胶球6从冷却管7出来后通过收球网4进行收集，通过连接收球网4两侧的胶球分配器5,后汇集到装球室1中，完成一次循环。在凝汽器的循环水不断循环的过程中，胶球7随循环水进入冷却管7,循环清洗冷却管7,清洗效果好。

    以上仅为新型的较佳实施例而已，并不用以限制新型，凡在新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在新型的保护范围之内。
